產品概述

PZ673X型氣動漿液閥、鑄鐵刀閘閥適用于糖漿、紙漿、泥漿、污水、煤漿等介質管路上，適用溫度：-10～80℃作啟閉調節和節流使用，適用于水平安裝，亦可傾斜安裝。

產品特點

1、結構簡單：輕便、密封性能好。
2、操作方式：手輪、電動、電液動、氣動。

主要零部件材質

PZ673X型氣動漿液閥、鑄鐵刀閘閥主要零部件材質

閥體	灰鑄鐵、碳鋼
閘板	不銹鋼
閥桿	不銹鋼
立柱	45＃
密封圈	橡膠

產品外形結構尺寸

PZ673X型氣動漿液閥、鑄鐵刀閘閥外形結構尺寸

DN	L		D1	D2	D0	H	N-M
	PN6	PN10
50	40	40	125	100	180	295	4-M16
65	40	40	145	120	180	305	4-M16
80	50	50	160	135	220	330	4-M16
100	50	50	180	155	220	380	4-M16
125	50	50	210	185	240	415	4-M16
150	60	60	240	210	280	490	4-M20
200	60	60	295	265	280	550	4-M20
250	70	70	350	320	360	693	8-M20
300	70	80	400	368	400	796	8-M20
350	80	90	460	428	400	895	10-M20
400	80	120	515	482	500	1004	10-M22
450	90	120	565	532	500	1110	14-M22
500	100	130	620	585	600	1210	14-M22
600	100	140	825	685	700	1460	14-M27
700	100	140	840	800	800	1680	16-M27
800	120	150	950	905	800	1910	16-M30
900	120	150	1050	1005	800	2130	20-M30

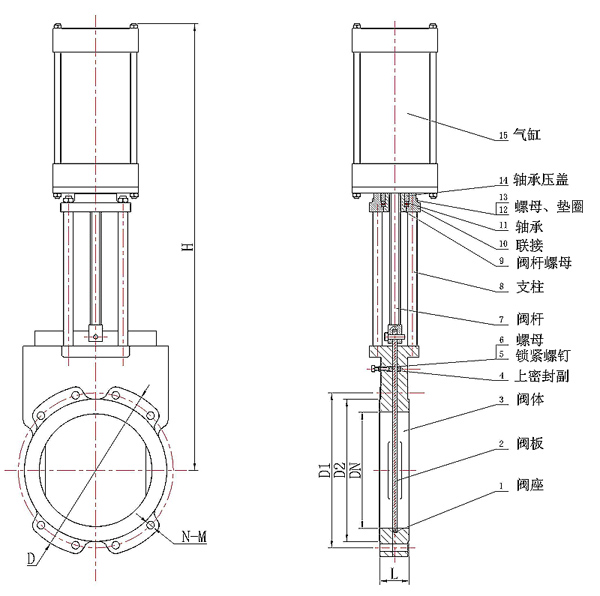

產品外形結構尺寸圖

刀型閘閥的安裝注意事項

1.刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀閘閥定期保養，不得隨意碰撞及擠壓，以免影響密封。
