產品概述：
PZ673-10,16H/F/Y型氣動刀型閘閥（刀閘閥）：采用氣動驅動、對夾式連接方式、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓為 PN10～16，閥體材料為碳素鋼（PZ673H-10C～16C）、不銹鋼（PZ673F-10P～16P PZ673Y-10P～16P），具有排渣功能的的閘閥。 PZ673H、PZ673F、PZ673Y 氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。公稱通徑 DN50～DN800，工作壓力 1.0～1.6MPa。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門，特別適合于造紙行業在管道上作調節和節流使用。

性能參數：

PZ673-10,16H/F/Y型氣動刀型閘閥性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZ673H-10C～16C	10～16	1.0～1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZ673F-10P～16P
PZ673Y-10P～16P

零部件材料：

PZ673-10,16H/F/Y型氣動刀型閘閥零部件材料

型號	材料
	閥體	閥桿	密封面	填料
PZ673H-10C～16C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZ673F-10P～16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ673Y-10P～16P	CF8 (304)	0Cr18Ni9 (304)

外形及結構尺寸:

PZ673-10H/F/Y型氣動刀型閘閥外形尺寸(mm)

DN	L	D	D1	D2	H	z×M
50	43	160	125	100	285	4×M16
65	46	180	145	120	298	4×M16
80	46	195	160	135	315	4×M16
100	52	215	180	155	365	8×M16
125	56	245	210	185	400	8×M16
150	56	280	240	210	475	8×M20
200	60	335	295	265	540	8×M20
250	68	390	350	320	630	12×M20
300	78	440	400	368	780	12×M20
350	78	500	460	428	885	16×M20
400	102	565	515	482	990	16×M22
450	114	615	565	532	1100	20×M22
500	127	670	620	585	1200	20×M22
600	154	780	725	685	1450	20×M27
800	190	1010	950	898	2000	24×M30

PZ673-16H/F/Y型氣動刀型閘閥外形尺寸(mm)

DN	L	D	D1	D2	H	z×M
50	43	160	125	99	285	4×M16
65	46	185	145	120	295	4×M16
80	46	200	160	135	315	8×M16
100	52	220	180	155	365	8×M16
125	56	250	210	185	400	8×M16
150	56	285	240	210	475	8×M20
200	60	340	295	265	540	12×M20
250	68	405	355	310	630	12×M22
300	78	460	410	375	780	12×M22
350	78	520	470	435	885	16×M22
400	102	580	525	485	990	16×M27
450	114	640	858	545	1100	20×M27
500	127	715	650	609	1200	20×M30
600	154	840	770	720	1450	20×M36
800	190	1025	950	898	2000	24×M36

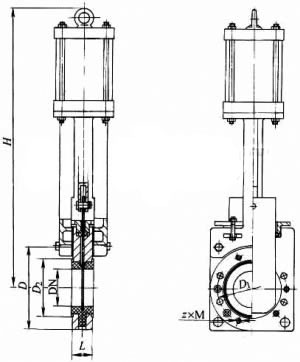

外形尺寸圖：
