GW-ZJHP 氣動高溫調節閥概述：

GW-ZJHP 氣動高溫調節閥采用高溫散熱設計，加高的上閥蓋與散熱片結構，保障執行器與電氣閥定位器的工作使用安全，采用頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長�？蛇x擇多彈簧氣動簿膜機構或電動執行機構等。

GW-ZJHP 氣動高溫調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高底低、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。

氣動薄膜調節閥操作穩定，具有動作特性可靠，精確的流量特性，可調范圍大等***點。在廣泛應用中取得高質量的控制效果。

GW-ZJHP氣動高溫調節閥技術參數及性能：

閥體部分：

閥體型式：	直通鑄造球型閥
公稱通徑：	DN20 、25 、32 、40 、50 、65 、80 、100 、200
公稱壓力：	PN 1.6、2.5、4.0、6.4、10.0Mpa
	ANSI 150、300、 600Lb
	JIS 10K、20K、30K、40K
連接方式：	法蘭：FF、RF、RTJ、等
	螺紋：（適用于 1”以下）
	焊接：SW、BW
法蘭距：	符合IEC 534
閥蓋形式：	標準型、加長型（散熱、低溫、波紋管密封）
填　　料：	V型聚四氟乙烯、柔性石墨填料等
密封墊：	金屬夾石墨密封墊、聚四氟乙烯墊
執行機構：	氣動：多彈簧執行機構 、單彈簧執行機構
	電動：3810L系列 、PSL系列

閥內部件：

閥芯型式：	單座柱塞
流量特性：	等百分比、線性 、快開
內件材質：	標準材質組合及使用溫度、壓力范圍請參閱附錄

表1．可提供的用戶選擇

閥體	型式	直通	閥蓋	型式	標準、加長型
	材質	WCB、WC9、304、316等		材質	WCB、WC9、304、316等
閥芯	特性	直線、等百分比、快開	填料	“V”型PTFE、柔性石墨、波紋管
	材質	304、304+STL/PTFE、316、316+STL/PTFE
執行器	氣動:見表8
	電動:見表7
定位器	電氣閥門定位器、智能型數字定位器
附件	電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

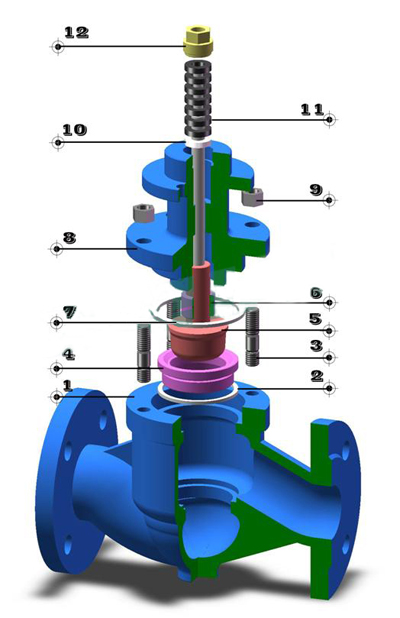

ZJHP 氣動高溫調節閥 材料及內部結構

表2．本體材質為碳鋼 1 閥體 WCB LCB WC9 2 墊片 316+石墨/PTEF 3 螺栓 35 40MnB 25Cr2Mo1VA 4 閥座 304 304 304 5 閥芯（桿） 304 304 304 6 墊片 316+石墨/PTEF 7 導向套 304 304 304 8 閥蓋 WCB LCB WC9 9 螺母 25 35 25Cr2Mo1VA 10 填料墊 304 304 304 11 填料 PTFE/柔性石墨 12 壓套螺母 304 304 304 表3．本體材質為不銹鋼 1 閥體 CF8 CF8M CF3M 2 墊片 316+石墨/PTEF 3 螺栓 304 316 316L 4 閥座 304 316 316L 5 閥芯（桿） 304 316 316L 6 墊片 316+石墨/PTEF 7 導向套 304 316 316L 8 閥蓋 CF8 CF8M CF3M 9 螺母 304 316 316L 10 填料墊 304 316 316L 11 填料 PTFE/柔性石墨 12 壓套螺母 304 316 316L

注：

1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。

2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。

3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。

氣動高溫調節閥 可提供的控制閥流量特性

等百分比特性閥瓣

直線特性閥瓣

快開特性閥瓣

表4．GW-ZJHP氣動高溫調節閥尺寸及縮腔型內件與行程額定Cv值：

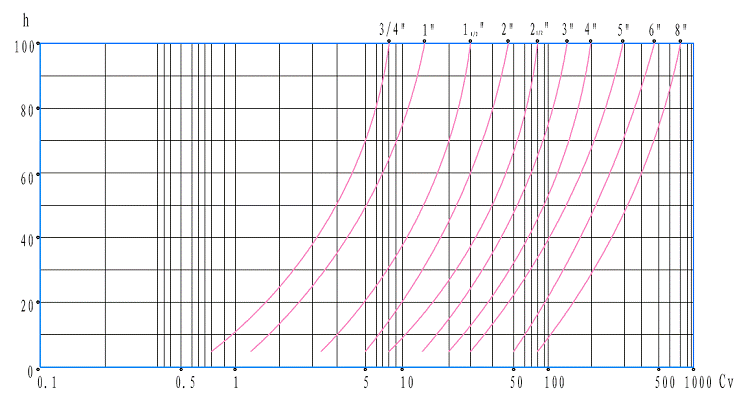

圖1.GW-ZJHP氣動高溫調節閥 等百分比特性曲線

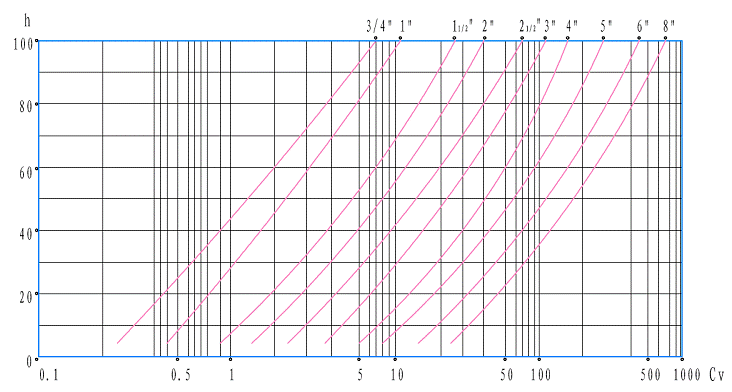

圖2.GW-ZJHP氣動高溫調節閥 直線特性曲線

氣動高溫調節閥 ***允許壓差：

表5.多彈簧薄膜式執行機構 單位：Mpa

氣行機構規格	氣源壓力Kpa	彈簧范圍Kpa	閥芯尺寸 Inch(mm)
			3/420	125	1 1/432	1 1/240	250	2 1/265	380	4400	5125	6150	8200
ZHB22	140	20～100	1.17	0.75	-	-	-	-	-	-	-	-	-
	240	40～200	2.73	1.75	-	-	-	-	-	-	-	-	-
	300	80～240	5.85	3.75	-	-	-	-	-	-	-	-	-
ZHB23	140	20～100	1.64	1.05	0.63	0.4	0.26	-	-	-	-	-	-
	240	40～200	3.82	2.45	1.49	0.96	0.61	-	-	-	-	-	-
	300	80～240	8.19	5.24	3.19	2.05	1.31	-	-	-	-	-	-
ZHB34	140	20～100	-	-	1.02	0.66	0.42	0.24	0.16	0.10	-	-	-
	240	40～200	-	-	2.38	1.53	0.98	0.58	0.38	0.24	-	-	-
	300	80～240	-	-	5.12	3.28	2.10	1.24	0.82	0.52	-	-	-
ZHB45	140	20～100	-	-	-	-	-	0.40	0.26	0.17	0.11	0.07	0.02
	240	40～200	-	-	-	-	-	0.93	0.61	0.39	0.25	0.17	0.07
	300	80～240	-	-	-	-	-	1.98	1.32	0.84	0.54	0.37	0.16

※以上推薦使用壓差等只是相對而言，針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我們技術部門聯系，我們有多年的過程控制產品生產的經驗，為您提供更合理的執行機構配置。
表6-配置ZH系列氣動執行機構控制閥外形尺寸 單位: mm

閥門尺寸		L						H1	H2	h1	H3	C	B	A	L2	執行機構
inch	mm	ANSI150 PN16、25		ANSI300 PN40		ANSI600PN64、100
3/4	20	184	7.25	184	7.25	206	8.12	425	53	213	704	288	200	200	289	ZHB-22
1	25	184	7.25	184	7.25	210	8.25	435	58	218	710	288	200	200	289	ZHB-22
1 1/4	32	200	7.87	200	7.87	251	9.88	448	70	231	722	288	200	200	289	ZHB-22
1 1/2	40	222	8.75	222	8.75	251	9.88	448	75	231	722	288	200	200	289	ZHB-23
2	50	254	10	254	10	286	11.25	487	83	255	740	288	200	200	289	ZHB-23
2 1/2	65	276	10.88	276	10.88	311	12.25	628	93	311	884	360	355	355	347	ZHB-34
3	80	298	11.75	317	12.50	337	13.25	645	98	328	902	360	355	355	347	ZHB-34
4	100	352	13.88	368	14.50	394	15.50	656	115	328	913	360	355	355	347	ZHB-34
5	125	420	16.53	400	15.75	500	19.69	806	125	389	1274	470	570	570	476	ZHB-45
6	150	451	17.75	473	18.62	508	20.00	857	143	440	1325	470	570	570	476	ZHB-45
8	200	600	21.38	568	22.38	610	24	926	180	514	1394	470	570	570	476	ZHB-45
