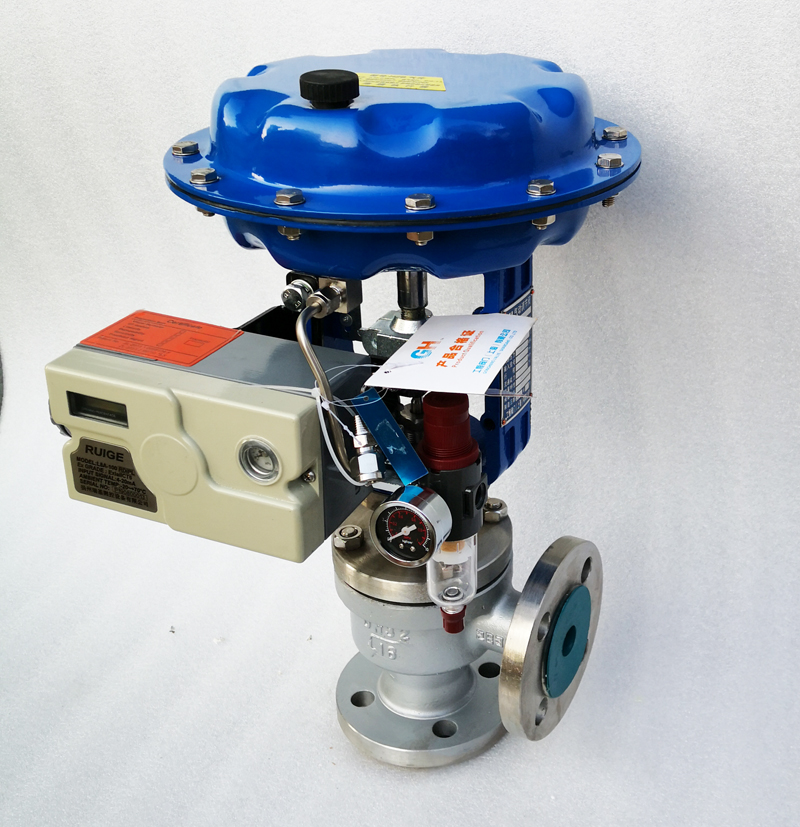

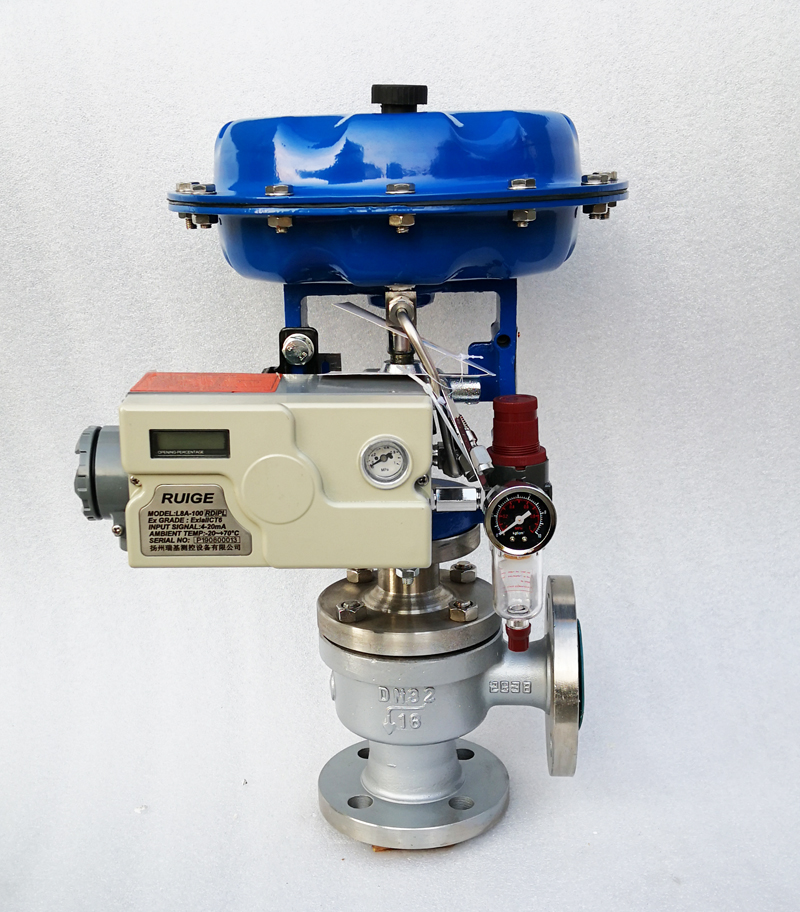

ZHAS不銹鋼氣動角式調節閥
產品概述 ZHAS不銹鋼氣動角式調節閥采用頂部導向結構，由多彈簧氣動薄膜執行機構和角式調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失...
產品型號：ZHAS
產品口徑（DN）：DN20~DN250(mm)
產品壓力（PN）：1.0-10.0Mpa(Mpa)
更新日期：2020-01-10
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品概述
ZHAS不銹鋼氣動角式調節閥采用頂部導向結構，由多彈簧氣動薄膜執行機構和角式調節閥閥體組成。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性好、拆裝方便等***點。氣動薄膜角式調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。氣動角式高壓調節閥具有體積小、重量輕、閥芯采用頂導向結構，流路簡單、阻力小、易于沖洗的特點。氣動薄膜角形單座調節閥廣泛應用于控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合 。 ZHAS氣動角式調節閥是控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥，閥結構緊湊，設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC543-1-1976標準，調節閥動態穩定性好，噪音低，空化腐蝕小。 調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。 本產品符合GB/T4213-92。技術參數和性能
| 公稱通徑 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|
| 閥體型式 | 角型雙座鑄造球形閥 | ||||||||
| 公稱通徑 | 40、50、65、80、100、125、150、200mm | ||||||||
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | ||||||||
| 連接型式 | 法蘭連接 | FF、RF、RJ、LG | |||||||
| 法蘭標準 | JIS B2201、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | ||||||||
| 焊接標準 | 嵌接焊SW(40~50mm) 對接焊BW(65~200mm) | ||||||||
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZH316L)鈦等 | ||||||||
| 上閥蓋 | 常溫型 | -17～+230℃ | |||||||
| 伸長I型 | -45～-17℃、 +230～+566℃ | ||||||||
| 伸長Ⅱ型 | -100～-45℃ | ||||||||
| 伸長Ⅲ型 | -196～-100℃ | ||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | ||||||||
| 閥芯形式 | 壓力平衡式閥芯 | ||||||||
| 流量特性 | 高容量流量特性：等百分比特性(%)和線性特性(L) | ||||||||
| 高精度流量特性：等百分比特性(%)和線性特性(L) | |||||||||
| 注：1、整體式和分離式套筒應根據公稱通徑，材料和工作溫度而定 。2、軟閥座的工作溫度和壓差范圍。 | |||||||||
| 閥芯材料 | 不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | ||||||||
執行器技術參數
| 執行器型式 | HA多彈簧薄膜執行機構 |
|---|---|
| 膜片材料 | 丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 20~100、80~240KPa |
| 供氣壓力 | 140~400KPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要性能指標
| 泄漏量 | 金屬閥座 | 小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級 |
|---|---|---|
| 軟閥座 | 小于閥額定容量的10-7，符合ANSIB16.104-1976II級 | |
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3% | |
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
| 不帶定位器 | 小于全行程的±5% | |
| — | 注：采用標準的V型聚四氟乙烯填料 | |
| 可調范圍 | 50：1 | |
訂貨請提供以下參數
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.信號壓力、彈簧范圍；4.流量特性；5.閥的開關型式；6.閥體、閥芯材料；7.是否帶附件；
聲明：本文中所有文字、數據、圖片均只適用于參考，ZHAS不銹鋼氣動角式調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
