內螺紋-24度錐高壓球閥-GKBKHG3/4-M30*2-24°-320P
產品概述 內螺紋-24度錐高壓球閥-GKBKHG3/4-M30*2-24-320P計結構緊湊、體積...
產品型號：GKBKHG3/4-M30*2-24°-64P
產品口徑（DN）：DN6~65(mm)
產品壓力（PN）：31.5Mpa(Mpa)
更新日期：2017-01-07
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品概述
內螺紋-24度錐高壓球閥-GKBKHG3/4-M30*2-24°-320P計結構緊湊、體積小。采用鍛鋼閥體，密封環為自潤滑工程塑料，耐高壓，密封性好，手把搬動靈活舒適。本款高壓球閥連接方式為一端內螺紋，另一端為24°錐螺紋，也可訂做成其它連接方式。高壓球閥芯及閥體內外表面均做防腐處理，適用于各種油類及水基乳化液為介質的液壓系統。可用于高、中、低壓系統管道做為手動開關閥使用。
產品主要性能
公稱壓力：PN31.5MPa
試驗壓力：PS48MPa
工作壓力：31.5MPa
工作溫度：-20~+150℃ (注：如需高溫球閥訂貨時請說明）
適用介質：液壓油.水.乙二醇.其它混合液體

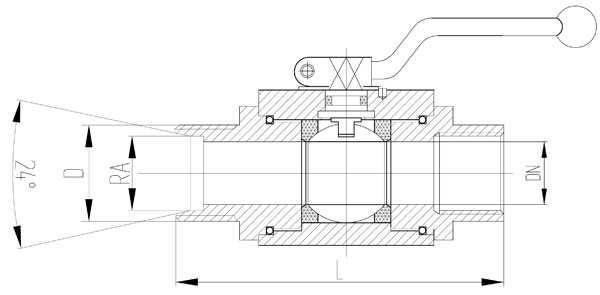

24度錐接口連接尺寸
|
公制螺紋24°錐面 DIN2353輕系列"L" |
常用型號 (球座密封為POM) |
通徑 DN |
實際內徑 LW |
D |
RA mm |
i mm |
SW1 |
 |
BKH06L0411251 | 4 | 5 | M12X1.5 | 6 | 7 | 22 |
| BKH08L0611251 | 6 | 6 | M14X1.5 | 8 | 7 | 22 | |
| BKH10L0811251 | 8 | 8 | M16X1.5 | 10 | 8 | 22 | |
| BKH12L1011251 | 10 | 10 | M18X1.5 | 12 | 8 | 27 | |
| BKH15L1311251 | 13 | 13 | M22X1.5 | 15 | 9 | 30 | |
| BKH18L1311251 | 13 | 13 | M26X1.5 | 18 | 9 | 30 | |
| BKH18L1611251 | 16 | 15 | M26X1.5 | 18 | 9 | 32 | |
| BKH22L2011251 | 20 | 20 | M30X2 | 22 | 11 | 41 | |
| BKH28L2511251 | 25 | 24 | M36X2 | 28 | 11 | 46 | |
| BKH35L2511251 | 25 | 24 | M45X2 | 35 | 13 | 50 | |
| SKH35L3231251 | 32 | 32 | M45X2 | 35 | 13 | 60 | |
| SKH42L3231251 | 32 | 32 | M52X2 | 42 | 13 | 60 | |
| SKH42L4031251 | 40 | 38 | M52X2 | 42 | 13 | 70 |
聲明：本文中所有文字、數據、圖片均只適用于參考，內螺紋-24度錐高壓球閥-GKBKHG3/4-M30*2-24°-320P性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
