法蘭式高壓液壓球閥YFYQ
產品概述 法蘭式 高壓液壓球閥 適用于液壓系統管路中，作接通和切斷用。主閥采用***質鋼鍛件，表面進行鍍鉻處理，外表美觀，操作方便，密封性能好，是液壓系統管路上的***產品。工作溫度：-20~+80℃(如需高溫球閥訂貨時請說明） 主要外形結構尺寸 法蘭式高壓...
- 產品詳情
產品概述
法蘭式高壓液壓球閥適用于液壓系統管路中，作接通和切斷用。主閥采用鋼鍛件，表面進行鍍鉻處理，外表美觀，操作方便，密封性能好，是液壓系統管路上的產品。工作溫度：-20~+80℃(如需高溫球閥訂貨時請說明）

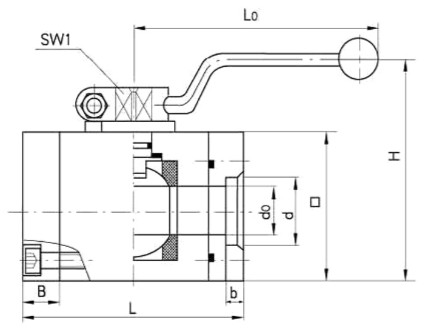

主要外形結構尺寸
|
型號 (DN) |
尺寸mm | ||||||||
| d | L | B | d0 | b | □ | H | SW1 | L0 | |
| YFYQ-J10LF | 18.5 | 90 | 20 | 10 | 10 | 50×50 | 75 | 9 | 140 |
| YFYQ-J15LF | 22.5 | 96 | 20 | 15 | 11 | 55×55 | 75 | 9 | 140 |
| YFYQ-J20LF | 28.5 | 106 | 22 | 19 | 12 | 65×65 | 88 | 11 | 160 |
| YFYQ-J25LF | 35 | 116 | 25 | 23 | 14 | 75×75 | 98 | 14 | 185 |
| YFYQ-J32LF | 43 | 130 | 28 | 29 | 16 | 85×85 | 116 | 14 | 240 |
| YFYQ-H40LF | 51 | 150 | 30 | 36 | 16 | 96×96 | 140 | 17 | 280 |
| YFYQ-H50LF | 65.5 | 170 | 32 | 45 | 18 | 110×110 | 150 | 17 | 280 |
| YFYQ-H65LF | 78 | 210 | 40 | 56 | 22 | 140×140 | 176 | 19 | 350 |
| YFYQ-H80LF | 91 | 240 | 45 | 68 | 25 | 150×150 | 210 | 24 | 350 |
| YFYQ-H100LF | 115 | 260 | 50 | 85 | 28 | 165×165 | 230 | 24 | 400 |
聲明：本文中所有文字、數據、圖片均只適用于參考，法蘭式高壓液壓球閥YFYQ性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
