產品概述
工開生產的L、T系列的QJH型外螺紋帶焊接管高壓三通球芯截止閥具有操作靈活、流阻小、換向迅速、密封性能好等特點。它適用于對氣體介質或液體介質進行分流。使用一臺三通閥可代替兩臺乃到三臺普通閥門的工作。
因此不但管路更為有效，而且也降低了投資和成本。QJH型外螺紋帶焊接管高壓三通球芯截止閥主要適用于液壓系統、化工、煉油設備三路管中的流向切換。本三通球閥可裝上電動或氣動裝置以實現搖控或自控。
工開生產的外螺紋帶焊接管高壓三通球芯截止閥可做成L型（直角形），也可做成T形如圖所示。可使用任何一個端口與側口接通。對由側口流入的介質進行分流，而進入任何一個端口。也可使進入兩端口的不同介質混合從側口流出。用同一臺三通球閥來控制旁邊系統或循環系統，也可以控制液體從不同的儲存地點流進或流出。
公稱壓力：31.5MPa
試驗壓力：40MPa
工作壓力：31.5MPa
工作溫度：t≤80℃

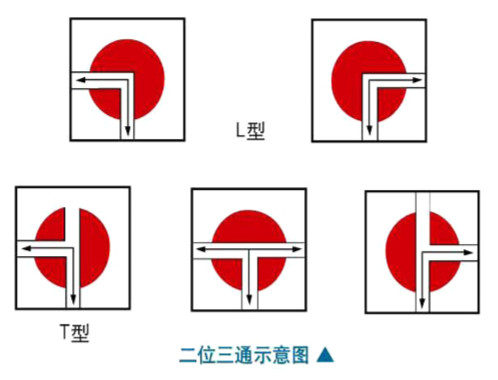

三通球閥流向示意圖

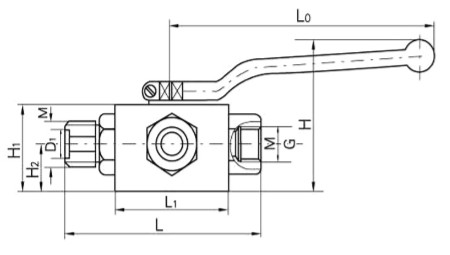

主要外形結構尺寸

QJH型外螺紋帶焊接管高壓三通球芯截止閥主要外形結構尺寸

型號	M	L	L1	L2	L0	H1	H2	H	4-Φd	D1
QJH-T6WL	16×1.5	110	70	55	170	40	22	80	7	13
QJH-T10WL	27×1.5	125	80	65	170	50	27	90	7	19
QJH-T15WL	30×1.5	160	100	80	170	60	31	100	9	24
QJH-T20WL	36×2	166	113	85	230	67	36	110	9	30
QJH-T25WL	42×2	188	118	95	230	75	40	120	9	32
QJH-T32WL	52×2	188	118	95	250	75	40	125	9	40
QJH-T40WL	60×2	188	118	95	250	75	40	125	9	50
