產品概述
工開生產的L、T系列的QJH型內螺紋高壓三通球芯截止閥具有操作靈活、流阻小、換向迅速、密封性能好等特點。它適用于對氣體介質或液體介質進行分流。使用一臺三通閥可代替兩臺乃到三臺普通閥門的工作。
因此不但管路更為有效，而且也降低了投資和成本。QJH型內螺紋高壓三通球芯截止閥主要適用于液壓系統、化工、煉油設備三路管中的流向切換。本三通球閥可裝上電動或氣動裝置以實現搖控或自控。
工開生產的內螺紋高壓三通球芯截止閥可做成L型（直角形），也可做成T形如圖所示。可使用任何一個端口與側口接通。對由側口流入的介質進行分流，而進入任何一個端口。也可使進入兩端口的不同介質混合從側口流出。用同一臺三通球閥來控制旁邊系統或循環系統，也可以控制液體從不同的儲存地點流進或流出。
公稱壓力：31.5MPa
試驗壓力：40MPa
工作壓力：31.5MPa
工作溫度：t≤80℃
三通球閥流向示意圖
工開生產的L、T系列的QJH型內螺紋高壓三通球芯截止閥具有操作靈活、流阻小、換向迅速、密封性能好等特點。它適用于對氣體介質或液體介質進行分流。使用一臺三通閥可代替兩臺乃到三臺普通閥門的工作。
因此不但管路更為有效，而且也降低了投資和成本。QJH型內螺紋高壓三通球芯截止閥主要適用于液壓系統、化工、煉油設備三路管中的流向切換。本三通球閥可裝上電動或氣動裝置以實現搖控或自控。
工開生產的內螺紋高壓三通球芯截止閥可做成L型（直角形），也可做成T形如圖所示。可使用任何一個端口與側口接通。對由側口流入的介質進行分流，而進入任何一個端口。也可使進入兩端口的不同介質混合從側口流出。用同一臺三通球閥來控制旁邊系統或循環系統，也可以控制液體從不同的儲存地點流進或流出。
公稱壓力：31.5MPa
試驗壓力：40MPa
工作壓力：31.5MPa
工作溫度：t≤80℃
三通球閥流向示意圖

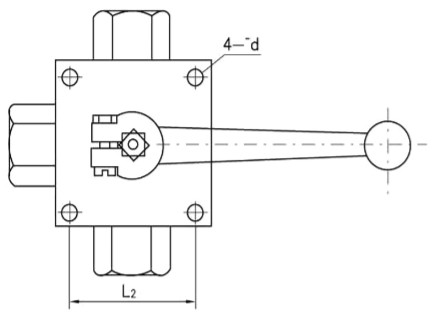

主要外形結構尺寸
| 型號 | M | G | L | L1 | L2 | L0 | H1 | H2 | 4-Φd |
| QJH-T6HL | 14×1.5 | 1/4 | 100 | 70 | 55 | 170 | 22 | 90 | 7 |
| QJH-T10HL | 18×1.5 | 3/8 | 115 | 80 | 65 | 170 | 27 | 90 | 7 |
| QJH-T15HL | 22×1.5 | 1/2 | 160 | 100 | 80 | 170 | 31 | 100 | 9 |
| QJH-T20HL | 27×2 | 3/4 | 166 | 113 | 85 | 230 | 36 | 110 | 9 |
| QJH-T25HL | 33×2 | 1 | 188 | 118 | 95 | 230 | 40 | 120 | 9 |
| QJH-T32HL | 42×2 | 11/2 | 188 | 118 | 95 | 230 | 40 | 125 | 9 |
| QJH-T40HL | 48×2 | 11/2 | 188 | 118 | 95 | 230 | 40 | 125 | 9 |
