產品說明:
J13、J23 型儀表針形截止閥PN25～PN320儀表針形截止閥適用于天然氣、液化石油氣、城市煤氣、空氣或氮氣等非腐蝕性氣體管路上。

產品性能參數:

J13、J23 型儀表針形截止閥PN25～PN320性能參數

公稱壓力	2.5	4.0	6.4	16	25		32
殼體試驗壓力（MPa）	3.75	6.0	9.6	24	37.5		48
高壓密封試驗壓力（MPa）	2.75	4.4	7.04	17.6	27.5		35.2
低壓氣密封試驗壓力（MPa）	0.5～0.7
適用介質	水、蒸汽、油品（C、I）			硝酸類（P）		醋酸類（R）
適用溫度（℃）	C≤425、I≤560			≤200

產品外形結構尺寸:

J13、J23-16 型儀表針形截止閥外形結構尺寸(mm)

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900

J13、J23-25 型儀表針形截止閥外形結構尺寸(mm)

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900

J13、J23-40 型儀表針形截止閥外形結構尺寸（mm)

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900

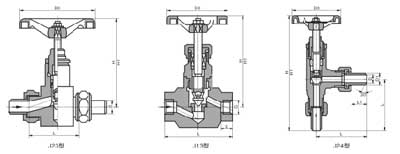

產品結構尺寸圖:

截止閥的結構形式：

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 　　

截止閥的安裝與維護注意事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向一致；
