產品概述
DLM水利疊梁閘門、疊梁閥是使用多塊單獨的閘板，逐塊橫向放入門槽內疊全成一個平面擋水結構。
疊梁門結構簡單，自重輕、起吊力小，搬運方便，但由于閘板與閘板之間止水靠自重而達到密封的作用，擋水結構的整體性差，靠水位密封差，滲漏量略大于鋼制閘門，故疊梁門適用于作臨時擋水或檢修閘門之用。

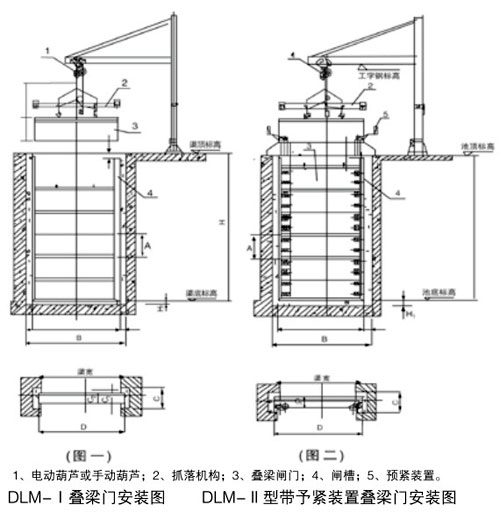

本廠生產的疊梁門，有普通型(圖一)和帶予緊裝置的疊梁門(圖二)兩種。
帶予緊裝置的疊梁門，在門槽上設一滑道，單塊閘板均順滑道下放，從而防止單根疊梁間的前后左右的錯位。又在疊梁門上游兩側，各設一套使疊梁與門槽互相密貼的予緊裝置，提高封水效果，實踐證明帶予緊裝置的疊梁門比普通型疊梁門漏水量減少。
疊梁門吊運采用本廠特制的抓落機構，就位正確，動作靈敏，操縱方便，受到眾多客戶的歡迎。
DLM水利疊梁閘門、疊梁閥安裝尺寸表
DLM水利疊梁閘門、疊梁閥是使用多塊單獨的閘板，逐塊橫向放入門槽內疊全成一個平面擋水結構。
疊梁門結構簡單，自重輕、起吊力小，搬運方便，但由于閘板與閘板之間止水靠自重而達到密封的作用，擋水結構的整體性差，靠水位密封差，滲漏量略大于鋼制閘門，故疊梁門適用于作臨時擋水或檢修閘門之用。
本廠生產的疊梁門，有普通型(圖一)和帶予緊裝置的疊梁門(圖二)兩種。
帶予緊裝置的疊梁門，在門槽上設一滑道，單塊閘板均順滑道下放，從而防止單根疊梁間的前后左右的錯位。又在疊梁門上游兩側，各設一套使疊梁與門槽互相密貼的予緊裝置，提高封水效果，實踐證明帶予緊裝置的疊梁門比普通型疊梁門漏水量減少。
疊梁門吊運采用本廠特制的抓落機構，就位正確，動作靈敏，操縱方便，受到眾多客戶的歡迎。
DLM水利疊梁閘門、疊梁閥安裝尺寸表
| 型號規格 | 安裝尺寸(mm} | ||||||
| A | B | C | C1 | D | L | H1 | |
| DLM1200×400 | 400 | 1450 | 200 | 150 | 1350 | 1050 | 100 |
| DLM 1500×400 | 400 | 1750 | 210 | 160 | 1650 | 1300 | 100 |
| DLM3000×350 | 350 | 3320 | 230 | 180 | 3170 | 2800 | 100 |
| DLM5000×800 | 800 | 5350 | 250 | 200 | 5200 | 4800 | 150 |
注1、型號規格為寬×高，均為單塊疊梁閘門外形尺寸。
2、除本表所列規格外，可根據用戶需要設計生產各種規格的。
