Z15T-10(K)、Z15W-10(K)型內螺紋閘閥主要性能參數更新日期：2016-10-24
主要性能參數
| 型號 | PN |
工作壓力 (Mpa) |
適用溫度 (℃) |
適用介質 | 材料 | |||
| 閥體、閥蓋 | 閥桿 | 閘板 | 手輪 | |||||
| Z15T-10(K) | 10 | 1.0 | 0~200 | 水、汽、油 | 可鍛鑄鐵 | 黃銅 | 可鍛鑄鐵、黃銅 | 鑄鐵 |
| Z15W-10(K) | 10 | 1.0 | ||||||

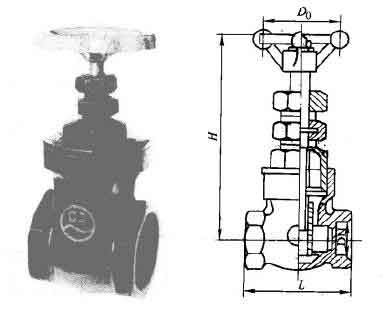

主要外形及結構尺寸
| DN | DN/in | L | H | D0 |
| 15 | 1/2 | 65 | 113 | 63 |
| 20 | 3/4 | 70 | 115 | 63 |
| 25 | 1 | 80 | 135 | 70 |
| 32 | 1 1/4 | 90 | 150 | 70 |
| 40 | 1 1/2 | 100 | 180 | 85 |
| 50 | 2 | 110 | 205 | 105 |
| 65 | 2 1/2 | 130 | 240 | 120 |
| 80 | 3 | 135 | 240 | 120 |
| 100 | 4 | 160 | 300 | 140 |
