Z15T、Z15W型PN16暗桿楔式閘閥主要性能參數更新日期：2016-10-22
主要性能參數
| 型號 | PN |
工作壓力 (Mpa) |
適用溫度 (℃) |
適用介質 | 材料 | |||
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |||||
| Z15T-16 | 16 | 1.6 | ≤200 | 蒸汽、水 | 灰鑄鐵 | 不銹鋼、碳鋼、銅 | 灰鑄鐵堆焊銅 | 柔性石墨 |
| Z15T-16K | 16 | 1.6 | ﹣20～120 |
水、非腐蝕性 液體、飽和蒸汽 |
黃銅 | 黃銅 | ||
| Z15T-16Q | 16 | 1.6 | ||||||
| Z15W-16 | 16 | 1.6 | ≤100 | 油品 | 不銹鋼、碳鋼、銅 | 灰鑄鐵堆焊銅 | ||

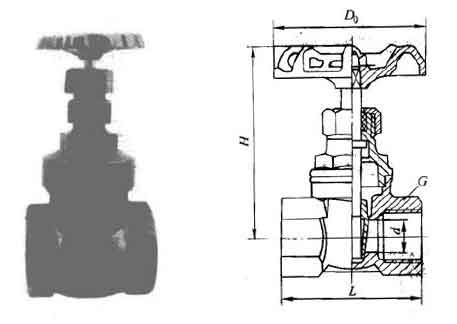

主要外形及結構尺寸
| G/in | L | H | D0 | 重量/kg |
| Rp 1/2 | 60 | 100 | 60 | 0.6 |
| Rp 3/4 | 70 | 114 | 60 | 0.8 |
| Rp 1 | 80 | 125 | 80 | 1.2 |
| Rp 1 1/4 | 85 | 145 | 80 | 1.8 |
| Rp 1 1/2 | 95 | 161 | 100 | 2.5 |
| Rp 2 | 110 | 190 | 100 | 3.5 |
