產品概述
Z962Y-250 Z962Y-320高溫高壓電站雙閘板電動閘閥也稱電站專用電動閘閥，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。

結構特點
1、采用壓力自緊式密封結構，雙閘板，兩端支管為焊接連接。
2、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向筋的引導作升降運動。
3、閥座、閥瓣密封面采用鈷基硬質合金等離?**綰付傘Ｄ湍ァ⒖共遼誦閱芎謾?br /> 4、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕的抗擦傷性。
5、閥門的開啟和關閉由電動裝置來控制，電動裝置由專用電機、減速器、轉矩控制機構、現場操作機構、手、電動切換機構等組成，除就地操作外，還可以進行遠距離操作。可根據用戶要求選配各種電動執行器配套。

執行標準
1.設計制造與驗收按JB/T3595、DL/T53I標準及日本火力發電閥門標準E101。
2.結構長度按GB/T12221，E101、JB/T2766、GB/T15188.1標準規定或按用戶要求。
3.壓力-溫度等級按E101、JB/T3595標準規定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25標準規定或按用戶配管尺寸要求。
5.可根據用戶霖要，采用ASME B16.34標準制造，900Lb、1500Lb, 2000Lb, 2500Lb等高磅級閥門。

安裝說明
1、電動閘閥垂直安裝，閥桿向上，介質流向可從任何一側流入。
2、電動裝置安裝在環境溫度為-20℃-+70℃,相對濕度≤80%無腐蝕，無爆炸性氣體環境中，(防爆型除外)。

主要零件材料

Z962Y-250 Z962Y-320高溫高壓電站雙閘板電動閘閥主要零件材料

型 號	零件名稱
	閥體	閥座	閥蓋	閥桿	萬向頂	閘板	密封圈	填料
Z962Y-250 Z962Y-320	WCB	不銹鋼	WCB	2Crl3	滲氮鋼	WCB	成型石墨環	柔性石墨

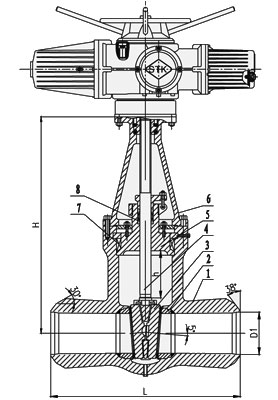

主要外形尺寸和選接尺寸

Z962Y-250 Z962Y-320高溫高壓電站雙閘板電動閘閥主要外形尺寸和選接尺寸

型號	公稱通徑DN(mm)	主要外形和連接尺寸
		H	L	h	D1
Z962Y-250	350	1400	1250(1200)	350	345
	400	1600	1300	420	400
Z962Y-320	250	1000	900	250	250
	300	1150	1100	300	290
	350	1400	1250(1200)	380	345

注：以上數據僅供參考，可根據用戶要求設計與制造。
