RGT309密閉式斜插板閥
產品概述 密閉式斜 插板閥 適用于密閉性要求較高的除塵氣力輸送管道，調節或切斷物料流量的主要控制設備，具有結構簡單、重量輕、無卡阻、操作錄活等***點，廣泛應用于礦山、冶金、建材、玻璃等行業系統中，控制物料的流量調節或切斷作用。 主要性能參數 介質...
- 產品詳情
產品概述
密閉式斜插板閥適用于密閉性要求較高的除塵氣力輸送管道，調節或切斷物料流量的主要控制設備，具有結構簡單、重量輕、無卡阻、操作錄活等***點，廣泛應用于礦山、冶金、建材、玻璃等行業系統中，控制物料的流量調節或切斷作用。
主要性能參數
介質流速：≤18m/s 工作溫度：≤180℃
適用介質：無粘度的粉塵氣體、固體粉料、小顆粒物料。
該閥可水平或垂直安裝，但氣流方向和閥體上的箭頭方向一致，水平管道上插板應以45度順氣流安裝。
在垂直管道（氣流向上）上插板以45度逆氣安裝。其公稱直徑指管道外徑值。
產品外形結構尺寸
| 型號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| DN | 100 | 125 | 140 | 150 | 180 | 200 | 210 | 220 | 250 | 280 | 300 | 350 |
| D | 196 | 221 | 236 | 246 | 276 | 296 | 306 | 316 | 346 | 376 | 396 | 446 |
| D1 | 156 | 181 | 196 | 206 | 236 | 256 | 266 | 276 | 306 | 336 | 356 | 406 |
| N-φd | 8-φ10 | 8-φ10 | 8-φ10 | 8-φ12 | 8-φ12 | 8-φ10 | 8-φ12 | 8-φ12 | 12-φ14 | 12-φ14 | 12-φ14 | 12-φ14 |
| L | 280 | 300 | 320 | 330 | 360 | 380 | 390 | 400 | 430 | 460 | 480 | 590 |
| b | 6 | 8 | ||||||||||

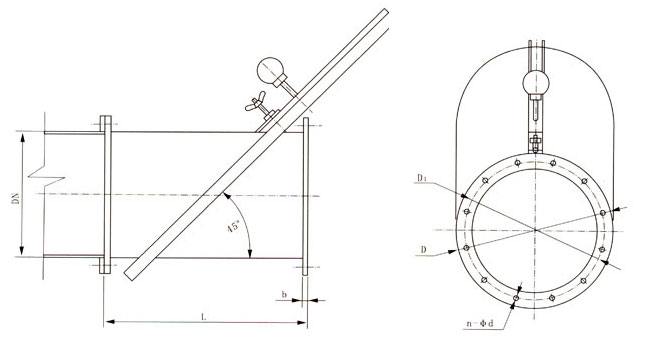

產品外形結構尺寸圖
聲明：本文中所有文字、數據、圖片均只適用于參考，RGT309密閉式斜插板閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
