產品概述

KF741X、KF741H敞開式液動插板閥為敞開式設計結構，具有重量輕，易維護(密封膠圈更換、液動裝置維護檢查、更換、閥門的局部維護均在外部，不影響閥門正常運行)，閥門的運動過程、開關狀態直觀性好，啟閉后檢查完成狀態極為方便，具有封閉式不可替代的***越，缺點是啟閉時有少量的煤氣外漏。
KF741X、KF741H敞開式液動插板閥在設計上吸收了國外插板閥浮動閥板的***點；壓緊機構采多點同步夾緊機構機，具有密封性能好、工作可靠、維修方便等特點。法蘭連接標準：GB/T9115-98、JB/T81-94；

主要性能參數

KF741X、KF741H敞開式液動插板閥主要性能參數

公稱壓力MPa	0.05MPa	O.1MPa	0.15MPa	0.25MPa
密封試驗壓力MPa	0.055MPa	0.11MPa	0.165MPa	0.275MPa
強度試驗壓力MPa	0.075MPa	0.15MPa	0.225MPa	0.375MPa
油壓	4-6MPa
密封材料	丁腈橡膠	硅橡膠	氟橡膠	硬密封
適用溫度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
適用介質	空氣、煤氣、含塵煤氣

產品外形結構尺寸

KF741X、KF741H敞開式液動插板閥外形結構尺寸(mm)

DN	Β	D	D1	b	n-Φd	Η	H1	L	C	C1	C2	e	e1	Μ-ΦΚ	t	質量(Kg)
																PN0.05 PN0.10	PN0.15 PN0.25
400	600	540	495	18	16-Φ22	1100	350	1900	500	160	220	560	480	4-Φ23	16	1400	1550
450	600	595	550	18	16-Φ22	1200	400	2100	500	160	220	560	480	4-Φ23	16	1585	1750
500	600	645	600	18	20-Φ22	1310	450	2300	500	160	220	560	480	4-Φ23	16	1870	2000
600	800	755	705	24	20-Φ26	1410	500	2500	900	280	340	680	600	8-Φ23	20	2350	2650
700	800	860	810	24	24-Φ26	1510	720	2700	900	280	340	680	600	8-Φ23	20	2850	3050
800	800	975	920	24	24-Φ30	1710	800	2900	900	280	340	680	600	8-Φ23	20	3570	3800
900	800	1075	1020	24	24-Φ30	1850	880	3160	900	280	340	680	600	8-Φ23	20	4370	4850
1000	800	1175	1120	24	28-Φ30	2000	960	3415	900	280	340	680	600	8-Φ23	20	5200	5700
1200	1200	1375	1320	26	32-Φ30	2250	1100	3815	1200	260	320	910	820	8-Φ33	20	5940	6450
1400	1200	1575	1520	26	36-Φ30	2500	1255	4315	1200	260	320	910	820	8-Φ33	20	7180	7850
1600	1200	1790	1730	30	40-Φ 30	2730	1430	4765	1200	260	320	910	820	8-Φ33	20	8430	9200
1800	1400	1990	1930	30	44-Φ30	3000	1550	5265	1600	500	560	880	740	8-Φ33	30	9730	11500
200	1400	2190	2130	32	48-Φ30	3210	1630	5765	1600	500	560	880	740	8-Φ33	30	12000	13200
2200	1600	2405	2340	32	52-Φ33	3400	1730	6265	2350	580	670	1300	1160	8-Φ33	30	15000	16500
2400	1600	2605	2540	32	56-Φ33	3646	1831	6765	2350	580	670	1300	1160	8-Φ33	30	17600	18600
2600	1800	2805	2740	34	60-Φ33	-	-	7265	2350	580	670	1300	1160	8-Φ36	30	19500	20600
2800	1800	2960	3030	34	64-Φ36	-	-	7765	2350	580	670	1300	1160	8-Φ36	30	21800	24000

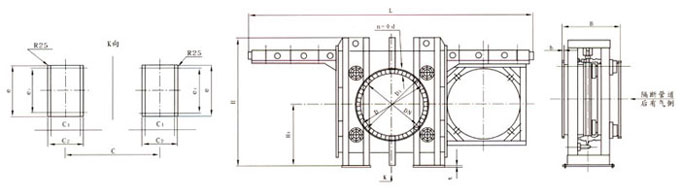

產品外形結構尺寸圖
