通海閥、防浪閥、旋塞閥

船用法蘭鑄鐵填料直通型旋塞閥

GB/T593-1993船用法蘭鑄鐵填料旋塞閥 Marine cast Iron flanged packed cocks 性能規范 Technical Data 船用法蘭鑄鐵填料直通型旋塞閥性能規范公稱壓力Nominal Pressure(MPa) 公稱通徑 Nominal Diameter(mm) 適用介質 Applicable medium 0.6 20~80 海水、...

產品型號：A、AS

產品口徑（DN）：20~80(mm)

產品壓力（PN）：0.6(Mpa)

更新日期：2015-07-14

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

GB/T593-1993船用法蘭鑄鐵填料旋塞閥
Marine cast Iron flanged packed cocks

性能規范 Technical Data

船用法蘭鑄鐵填料直通型旋塞閥性能規范
公稱壓力Nominal Pressure(MPa)	公稱通徑 Nominal Diameter(mm)	適用介質 Applicable medium
0.6	20~80	海水、淡水、滑油、燃油 Sea water,Fresh water，Lubricanting oil,Fuel oil

主要零部件材質Materials of Main Parts

船用法蘭鑄鐵填料直通型旋塞閥主要零部件材質
零件名稱Parts name	材料 Material
零件名稱Parts name	名稱Name	牌號Marks
閥體Body	灰鑄鐵Gray Cast Iron	HT200
塞芯Core	鑄錫青銅 Cast Tin Bronze	ZCuSnl 0Zn2 或 ZCuSn5Pb5Zn5

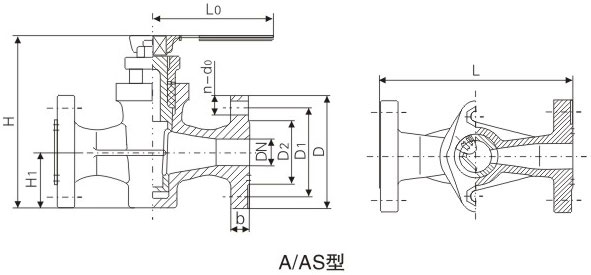

基本尺寸Dimensions

A型船用法蘭鑄鐵填料直通型旋塞閥基本尺寸
公稱通徑 DN(mm)	結構尺寸 Structure dimension			壁厚 Thickness δ	法蘭 Flange					螺栓 Bolt		手柄 Handle	參考重量 Weight(kg)
公稱通徑 DN(mm)	L	H≈	H1	壁厚 Thickness δ	D	D1	D2	do	b	n個	Th.	Lo	A型
20	145	141	42	7	95	68	48	13	14	4	M12	125	3.01
25	155	151	43	7	105	73	56	13	14	4	M12	140	3.84
32	165	170	50	7	115	83	64	15	15	6	M14	160	4.7
40	190	193	57	7	125	93	74	15	16	6	M14	180	6.6
50	205	245	67	7	135	103	84	15	16	6	M14	230	10.2
65	225	286	81	8	155	123	104	15	15	6	M14	250	13.4
80	245	328	100	8	170	138	118	16	15	8	M14	320	19.7

AS型船用法蘭鑄鐵填料直通型旋塞閥基本尺寸
公稱通徑 DN(mm)	結構尺寸 Structure dimension			壁厚 Thickness δ	法蘭 Fange					螺栓 Bolt		手柄 Handle	參考重量 Weight(kg)
公稱通徑 DN(mm)	L	H≈	H1	壁厚 Thickness δ	D	D1	D2	do	b	n個	Th.	Lo	AS型
20	150	141	42	7	90	65	50	11	14	4	M10	120	3.1
25	160	151	43	7	100	75	60	11	14	4	M10	140	4.9
32	180	170	50	7	120	90	70	14	16	4	M12	160	5.8
40	200	193	57	7	130	100	80	14	16	4	M12	180	9.1
50	230	245	67	7	140	110	90	14	16	4	M12	230	12.4
65	290	286	81	8	160	130	110	14	16	4	M12	250	17.7
80	310	328	100	8	190	150	128	18	18	4	M16	320	23.9

聲明：本文中所有文字、數據、圖片均只適用于參考，船用法蘭鑄鐵填料直通型旋塞閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
