船用法蘭鑄鐵填料三通旋塞閥
GB/T593-1993船用法蘭鑄鐵填料旋塞閥 Marine cast Iron flanged packed cocks 性能規范 Technical Data 船用法蘭鑄鐵填料三通 旋塞閥 性能規范 公稱壓力Nominal Pressure(MPa) 公稱通徑 Nominal Diameter(mm) 適用介質 Applicable medium 0.6 20~80 海水、淡...
- 產品詳情
GB/T593-1993船用法蘭鑄鐵填料旋塞閥
Marine cast Iron flanged packed cocks
性能規范 Technical Data
主要零部件材質Materials of Main Parts
Marine cast Iron flanged packed cocks
性能規范 Technical Data
| 公稱壓力Nominal Pressure(MPa) | 公稱通徑 Nominal Diameter(mm) | 適用介質 Applicable medium |
|---|---|---|
| 0.6 | 20~80 |
海水、淡水、滑油、燃油 Sea water,Fresh water，Lubricanting oil,Fuel oil |
主要零部件材質Materials of Main Parts
| 零件名稱Parts name | 材料 Material | |
|---|---|---|
| 名稱Name | 牌號Marks | |
| 閥體Body | 灰鑄鐵 Gray Cast Iron | HT200 |
| 塞芯Core | 鑄錫青銅 Cast Tin Bronze | ZCuSnl 0Zn2 或 ZCuSn5Pb5Zn5 |

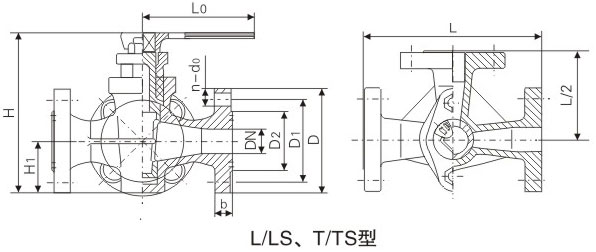

基本尺寸Dimensions
|
公稱通徑 DN(mm) |
結構尺寸 Structure dimension |
壁厚 Thickness δ |
法蘭 Flange |
螺栓 Bolt |
手柄 Handle |
參考重量 Weight(kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H≈ | H1 | D | Di | D2 | do | b | n個 | Th. | Lo | L型 | T型 | ||
| 20 | 145 | 141 | 42 | 7 | 95 | 68 | 48 | 13 | 14 | 4 | M12 | 125 | 3.85 | 3.79 |
| 25 | 155 | 151 | 43 | 7 | 105 | 73 | 56 | 13 | 14 | 4 | M12 | 140 | 4.8 | 4.8 |
| 32 | 165 | 170 | 50 | 7 | 115 | 83 | 64 | 15 | 15 | 6 | M14 | 160 | 5.7 | 5.6 |
| 40 | 190 | 193 | 57 | 7 | 125 | 93 | 74 | 15 | 16 | 6 | M14 | 180 | 8.4 | 8.3 |
| 50 | 205 | 245 | 67 | 7 | 135 | 103 | 84 | 15 | 16 | 6 | M14 | 230 | 12 | 11.8 |
| 65 | 225 | 286 | 81 | 8 | 155 | 123 | 104 | 15 | 15 | 6 | M14 | 250 | 16.7 | 16.3 |
| 80 | 245 | 328 | 100 | 8 | 170 | 138 | 118 | 16 | 15 | 8 | M14 | 320 | 21.8 | 21.3 |
|
公稱通徑 DN(mm) |
結構尺寸 Structure dimension |
壁厚 Thickness δ |
法蘭 Fange |
螺栓 Bolt |
手柄 Handle |
參考重量 Weight(kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H≈ | H1 | D | D1 | D2 | do | b | n個 | Th. | Lo | LS型 | TS型 | ||
| 20 | 150 | 141 | 42 | 7 | 90 | 65 | 50 | 11 | 14 | 4 | M10 | 120 | 3.9 | 3.8 |
| 25 | 160 | 151 | 43 | 7 | 100 | 75 | 60 | 11 | 14 | 4 | M10 | 140 | 4.9 | 4.8 |
| 32 | 180 | 170 | 50 | 7 | 120 | 90 | 70 | 14 | 16 | 4 | M12 | 160 | 5.8 | 5.7 |
| 40 | 200 | 193 | 57 | 7 | 130 | 100 | 80 | 14 | 16 | 4 | M12 | 180 | 9.1 | 9.0 |
| 50 | 230 | 245 | 67 | 7 | 140 | 110 | 90 | 14 | 16 | 4 | M12 | 230 | 12.4 | 12.2 |
| 65 | 290 | 286 | 81 | 8 | 160 | 130 | 110 | 14 | 16 | 4 | M12 | 250 | 17.7 | 17.3 |
| 80 | 310 | 328 | 100 | 8 | 190 | 150 | 128 | 18 | 18 | 4 | M16 | 320 | 23.9 | 23.4 |
聲明：本文中所有文字、數據、圖片均只適用于參考，船用法蘭鑄鐵填料三通旋塞閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
