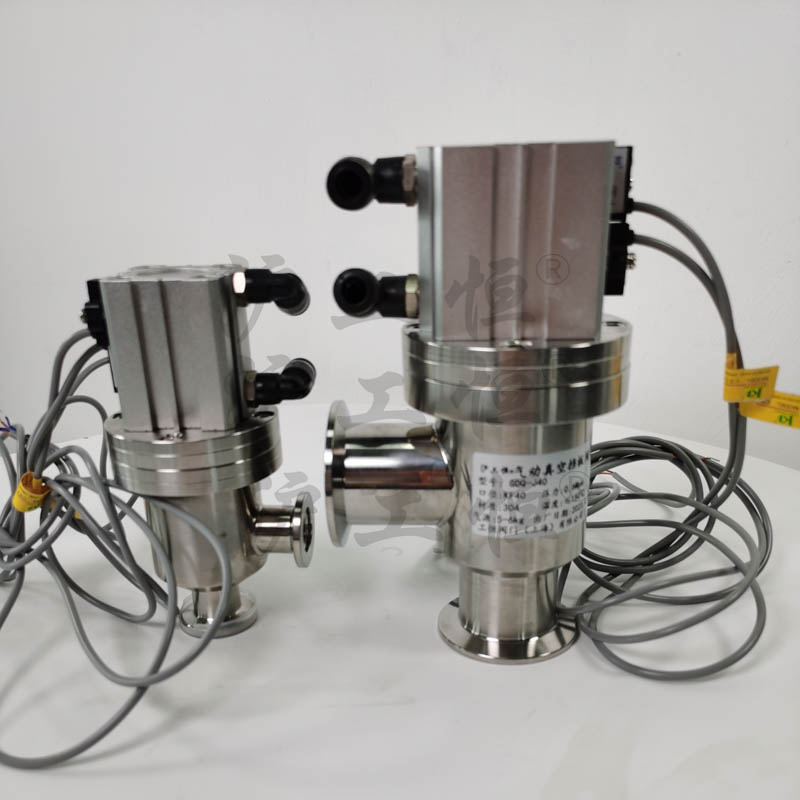

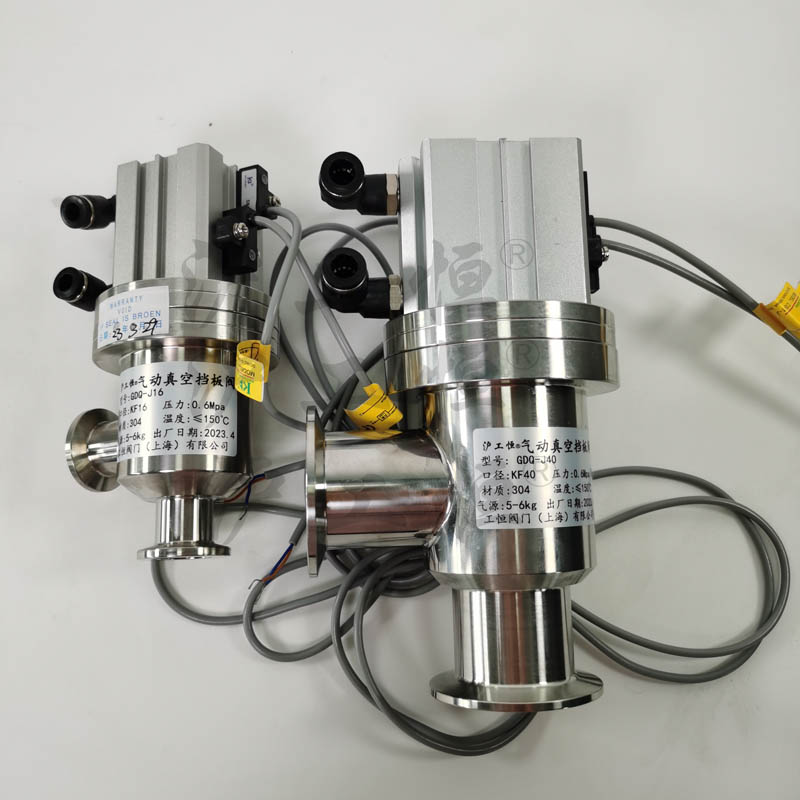

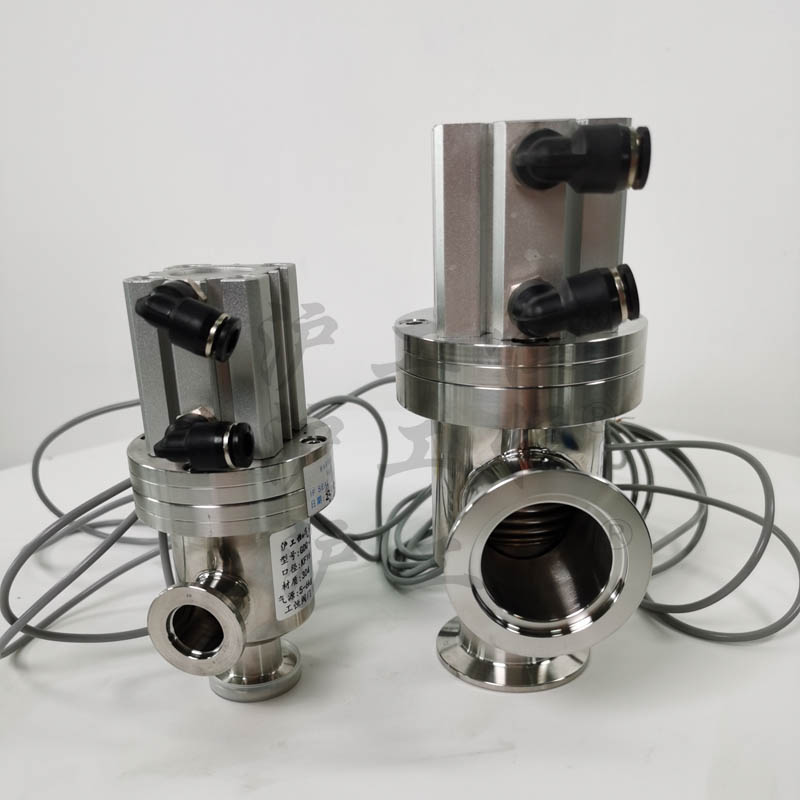

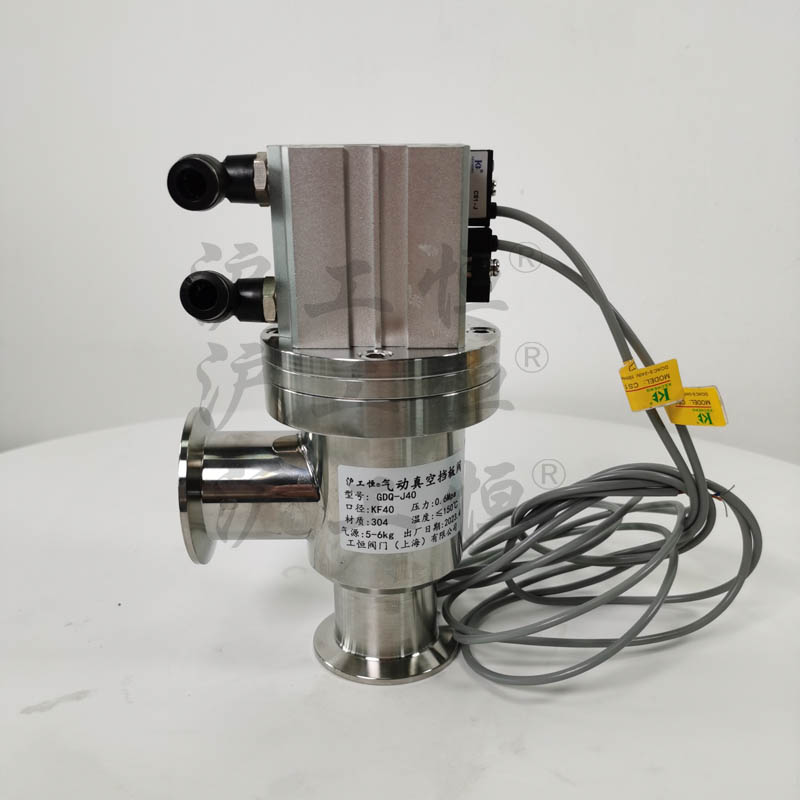

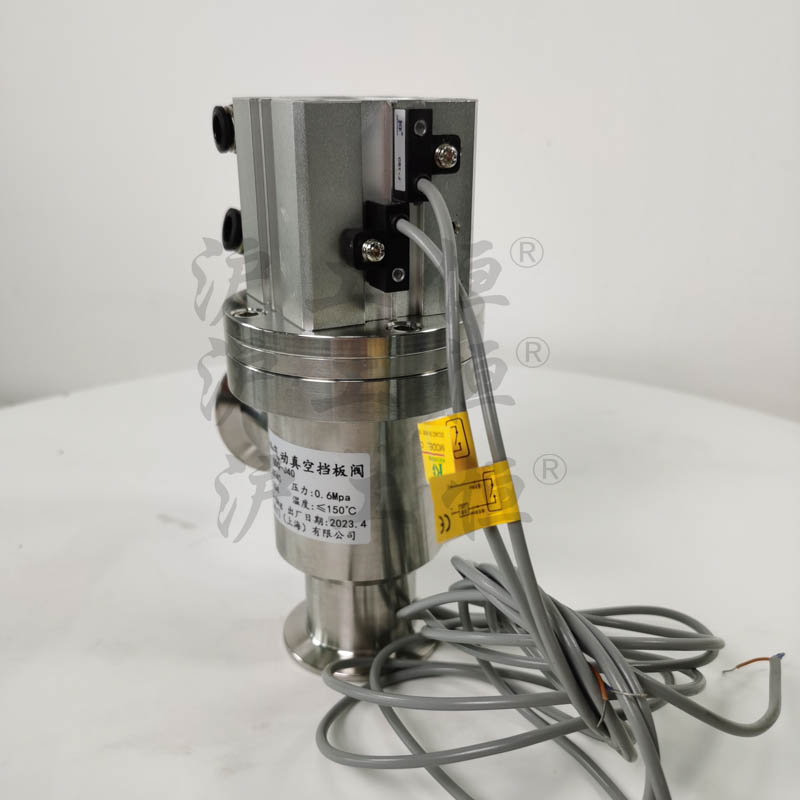

GDQ型氣動高真空擋板閥 不銹鋼卡箍焊接連接電磁閥門角閥
更新日期：2023-04-28
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
***
滬工恒
適用范圍
石油、化工、冶金、輕工、紡織、環保等行業的氣體管道控制系統。
功能用途
截止
連接形式
卡箍
驅動方式
電磁
流動方向
單向
適用介質
水、氣體、油品等
公稱通徑
DN50-600mm
連接方式
螺紋、焊接、法蘭
密封形式
硬密封或軟密封
工作溫度
≤425℃
是否定制
是
可售賣地
北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆
材質
碳鋼、不銹鋼
類型
真空閥門
型號
GDQ型
GDQ-J-A系列常閉型氣動高真空擋板閥是通過電磁轉向閥依靠壓縮空氣作為閥板啟閉動力，在失去電源或壓縮空氣時，通徑DN80以下的閥門將依靠彈簧力自動關閉閥門，DN100以上的閥門通過電磁閥組利用單向閥迅速關閉氣缸原有的氣源壓力達到自動關閉閥門。從而達到真空系統中迅速切斷氣流之功能。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體。
連接及外形尺寸
| 型號 | 通徑（DN） | ΦD | ΦB | A | 法蘭標準 |
| GDQ-J10A/KF | 10 | 30 | 12.2 | 30 | GB4982 |
| GDQ-J16A/KF | 16 | 30 | 17.2 | 40 | GB4982 |
| GDQ-J2***/KF | 25 | 40 | 26.2 | 50 | GB4982 |
| GDQ-J40A/KF | 40 | 55 | 41.2 | 65 | GB4982 |
| GDQ-J50A/KF | 50 | 75 | 52.2 | 70 | / |
活套法蘭連接及外形尺寸
| 型號 | 通徑（DN） | ΦD | ΦB | A | n-ΦC | DNy（預抽口） | 法蘭標準 |
| GDQ-J50A | 50 | 110 | 90 | 70 | 4-Φ9 | / | GB/T6070 |
| GDQ-J63A | 63 | 130 | 110 | 88 | 4-Φ9 | / | GB/T6070 |
| GDQ-J80A | 80 | 145 | 125 | 88 | 8-Φ9 | / | GB/T6070 |
| GDQ-J100A | 100 | 165 | 145 | 108 | 8-Φ9 | / | GB/T6070 |
| GDQ-J12*** | 125 | 200 | 175 | 128 | 8-Φ11 | / | GB/T6070 |
| GDQ-J（S）150A | 150 | 220 | 195 | 138 | 8-Φ11 | DN40（GB4982） | JB919 |
| GDQ-J（S）160A | 160 | 225 | 200 | 138 | 8-Φ11 | DN40（GB4982） | GB/T6070 |
| GDQ-J（S）200A | 200 | 285 | 260 | 200 | 12-Φ11 | DN50（GB/T6070） | GB/T6070 |
| GDQ-J（S）250A | 250 | 335 | 310 | 208 | 12-Φ11 | DN50（GB/T6070） | GB/T6070 |
| GDQ-J（S）300A | 300 | 380 | 350 | 250 | 8-Φ14 | DN80（GB/T6070） | JB919 |
| GDQ-J（S）320A | 320 | 425 | 395 | 250 | 12-Φ14 | DN80（GB/T6070） | GB/T6070 |
| GDQ-J（S）400A | 400 | 510 | 480 | 330 | 16-Φ14 | DN100（GB/T6070） | GB/T6070 |
| ①GDQ-J（S）400A | 400 | 500 | 465 | 330 | 16-Φ14 | DN100（GB/T6070） | JB919 |
| GDQ-J（S）500A | 500 | 610 | 580 | 360 | 16-Φ14 | DN125（GB/T6070） | GB/T6070 |
| GDQ-J（S）600A | 600 | 710 | 670 | 450 | 12-Φ21 | DN160（GB/T6070） | JB919 |
聲明：本文中所有文字、數據、圖片均只適用于參考，GDQ型氣動高真空擋板閥 不銹鋼卡箍焊接連接電磁閥門角閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
