產品概述

J641氣動截止閥PN16～PN40屬于強制密封式閥門，氣動閥門關閉時，向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥瓣時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發(fā)生閥桿頂彎的故障。截止閥的介質流向就改由閥瓣上方進入閥腔，在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。

J641截止閥結構特點

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，填料、墊片可根據(jù)實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統(tǒng)運行。

主要零件材料

J641氣動截止閥PN16～PN40主要零件材料

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度 (≤℃)
WCB		WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2Mo2Ti		CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸類、 堿類、混酸	200
ZG00Crl7Nil4M02		CF3M Stellite12	Stel1ite6	316L	PTFE	磷酸類、 尿素、甲銨液	200
ZGlCr5MO		ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

主要外形結構尺寸

J641氣動截止閥PN16～PN40外形結構尺寸（mm)

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值
		L	D	D1	n	D6	b	f	f1	Z-φd	L1	H
1．6	50	230	160	125	100		16	3		4-φ18	185	645
	65	290	180	145	120		18	3		4-φ18	232	690
	80	310	195	160	135		20	3		8-φ18	232	715
	100	350	215	180	155		20	3		8-φ18	232	770
	125	400	254	210	185		22	3		8-φ18	283	780
	150	480	280	240	210		24	3		8-φ23	283	810
	200	600	335	295	265		26	3		12-φ23	283	967
	250	622	405	355	320		30	3		12-φ25	283	1143
	300	698	460	410	375		30	4		12-φ25	283	1292
2.5	50	230	160	125	100		20	3		4-φ18	185	645
	65	290	180	145	120		22	3		8-φ18	232	690
	80	310	195	160	135		22	3		8-φ18	232	715
	100	350	230	190	160		24	3		8-φ23	232	770
	125	400	270	220	188		28	3		8-φ25	283	780
	150	480	300	250	218		30	3		8-φ25	283	810
	200	600	360	310	278		34	3		12-φ25	283	967
	250	622	425	370	332		36	3		12-φ30	283	1143
	300	698	485	430	390		40	4		16-φ30	283	1292
4．0	50	230	160	125	100	88	20	3	4	4-φ18	185	645
	65	290	180	145	120	110	22	3	4	8-φ18	232	690
	80	310	195	160	135	121	22	3	4	8-φ18	232	715
	100	350	230	190	160	150	24	3	4．5	8-φ23	232	770
	125	400	270	220	188	176	28	3	4．5	8-φ25	283	782
	150	480	300	250	218	204	30	3	4．5	8-φ25	283	875
	200	600	375	320	282	260	38	3	4．5	12-φ30	283	1160

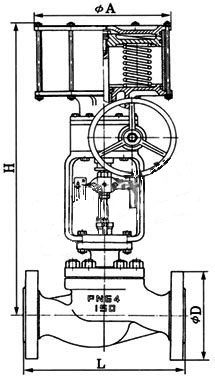

產品外形結構尺寸圖：

截止閥的結構形式：

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 　　

截止閥的安裝與維護注意事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向一致；
