產品概述

J961Y電動焊接截止閥PN250～PN570由截止閥與Z型多回轉電動執行器組成，電動焊接截止閥接受380VAC的電壓即可實現遠程開關操作，另外需要調節可以配電動調節型執行器。截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，一般不作調節和節流。

執行標準

J961Y電動焊接截止閥PN250～PN570執行標準

設計與制造	結構長度	壓力-溫度	試驗-檢驗
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

產品試驗壓力

J961Y電動焊接截止閥PN250～PN570試驗壓力

型號	公稱壓力	強度試驗 (MPa)	密封試驗 (MPa)	適用溫度℃	適用介質
J61Y-250I J961Y-250I	25.O	37.5	27.5	≤550	水、蒸汽、油品
J61Y-320I J961Y-320I	32.0	48.0	35.2
J61Y-P54100V J961Y-P54100V	P54100V	30.0	11.0	≤540
J61Y-P64140V J961Y-P64140V	P54100V	42.0	15.4
J61Y-P57170V J961Y-P67170V	P57170V	63.0	18.7	≤570

主要零件材料及性能

J961Y電動焊接截止閥PN250～PN570主要零件材料及性能

閥體	閥蓋	支架	閥桿	密封環	填料	閥桿螺母
WCB 25	WCB 25	WCB 25	2Cr13	增強柔性石墨	增強柔性石墨	ZCu1A110Fe3
WC6 12Cr1MoV	WC6 12Cr1MoV	WC6 25	38CrMoV 20Cr2MoV
WC9 12Cr1MoV	WC9 12Cr1MoV	WC9 25	38CrMoV 20Cr2MoV

產品主要連接尺寸

J961Y電動焊接截止閥PN250～PN570主要連接尺寸（mm)

型號	DN	d	L	L1	L2	H	電裝型號
J961Y-250	20	19	150	363	197	576	DZW15
	25	22	180	363	197	590	DZW15
	32	26	180	363	197	606	DZW15
	40	36	250	363	197	722	DZW20
	50	42	250	363	197	722	DZW30
	65	56	340	473	277	1060	DZW45
	80	80	390	526	283	1280	DZW90
	100	84	480	526	283	1290	DZW90
J961Y-320	20	19	150	363	197	276	DZW15
	25	22	180	363	197	590	DZW15
	32	26	180	363	197	606	DZW15
	40	36	250	363	197	722	DZW20
	50	42	250	363	197	722	DZW30
	65	60	470	526	283	1140	DZW90
	80	80	570	526	283	1350	DZW120
	100	96	660	554	609	1500	DZW180
J961Y-P57170V	20	19	150	363	197	576	DZW15
	25	22	180	363	197	590	DZW15
	32	26	180	363	197	606	DZWl5
	40	36	250	363	197	722	DZW20
	50	42	250	363	197	722	DZW30
	65	60	762	526	283	1543	DZW90
	80	74	864	526	283	1790	DZWl20
	100	88	965	554	309	1890	DZWl80

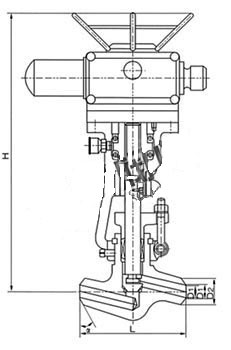

產品外形結構尺寸圖：

截止閥的結構形式：

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆�；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 　　

截止閥的安裝與維護注意事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向一致；
