J21H-160/P/R型手動外螺紋截止閥
產品說明: J21H-160、J21H-160P、J21H-160R型手動外螺紋 截止閥 驅動方式為手動，連接方式為外螺紋連接形式，閥結構為直通式結構，閥座密封面材料為不銹鋼、工作壓力 16.0 MPa、公稱尺寸 DN6～DN15、閥體材料為碳素鋼（J21H）、不銹鋼（J21W），適用于水、蒸...
產品型號：J21H-160、J21H-160P、J21H-160R
產品口徑（DN）：6～15(mm)
產品壓力（PN）：16.0(Mpa)
更新日期：2015-07-14
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品說明:
J21H-160、J21H-160P、J21H-160R型手動外螺紋截止閥驅動方式為手動，連接方式為外螺紋連接形式，閥結構為直通式結構，閥座密封面材料為不銹鋼、工作壓力 16.0 MPa、公稱尺寸 DN6～DN15、閥體材料為碳素鋼（J21H）、不銹鋼（J21W），適用于水、蒸汽、油品（J21H），弱腐蝕性或腐蝕性（J21W）介質管路中。J21H-160、J21W-160P、J21W-160R 型外螺紋截止閥，管路跟閥體連接采用外螺紋活接式，也叫外螺紋針型閥、外螺紋針形閥，是電力、電氣、機電設備工程、電控設備工程中應用多的閥門之一。由于其安裝方便、制造合理、經濟簡單，所以大量使用在電力工程等管道中。
產品性能參數:
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
|---|---|---|---|---|
| J21H-160 | 160 | 16 | 小于 425 | 水、蒸汽、油品等無腐蝕性介質 |
| J21W-160P | 小于 150 | 鉻鎳鈦不銹鋼 | ||
| J21W-160R | 腐蝕性介質 |
產品零部件材料:
| 型號 | 材料 | ||||
|---|---|---|---|---|---|
| 閥體、閥蓋 | 閥桿、閥瓣、閥座 | 閥桿螺母 | 填料 | 手輪 | |
| J21H-160 | 碳素鋼鍛件 | 鉻不銹鋼 | 鑄鋁青銅 | 石棉石墨 | 球磨鑄鐵 |
| J21W-160P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 聚四氟乙烯 | ||
| J21W-160R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | |||
產品外形結構尺寸:
| DN | L | L1 | h | H | H1 | D0 |
|---|---|---|---|---|---|---|
| 6 | 60 | 15 | 15 | 85 | 91 | 65 |
| 10 | 60 | 15 | 15 | 89 | 99 | 65 |
| 15 | 60 | 15 | 15 | 100 | 115 | 65 |

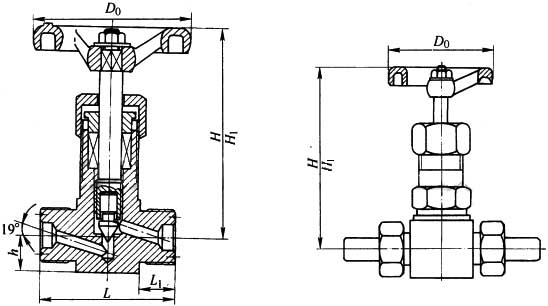

產品外形結構尺寸圖:
截止閥的結構形式：
截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。截止閥的安裝與維護注意事項：
1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向一致；聲明：本文中所有文字、數據、圖片均只適用于參考，J21H-160/P/R型手動外螺紋截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
