產品概述
J45J襯膠直流式截止閥保證管路介質不與閥門殼體材料直接接觸，J45J-10襯里直流截止閥中閥體，閥蓋，閥瓣等內件均設計成襯里部件；閥座采用整體式聚合物作密封材料，在較寬的溫度和壓力范圍內具有***良的密封性能；閥門選材廣泛，規格齊全，是石油勘探 , 石化，化工，原油和天然氣等輸送管道的理想用閥。 適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等具有強腐蝕性的介質。

主要性能參數

J45J-10襯膠直流式截止閥主要性能參數

型號	公稱壓力PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
		殼體試驗	密封試驗
J45J-6	0.6	0.9	0.66	W.非腐蝕性流體 J.一般腐蝕性流體 FS.強酸堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤80 ≤150
J45J-10	1.0	1.5	1.1

主要零部件材料表

J45J-10襯膠直流式截止閥主要零部件材料表

序號	部件名稱	材料
1	閥體	ZG25II外殼內襯橡膠
2	閥蓋	ZG25II橡膠
3	閥瓣	***炭鋼襯包橡膠
4	閥桿	***炭鋼
5	填料	F4U形圈
6	填料壓蓋	ZG25II
7	閥桿螺母	ZHMn58-2-2
8	定位螺母	HT200
9	墊片	F4
10	手輪	HT200

主要連接尺寸及重量

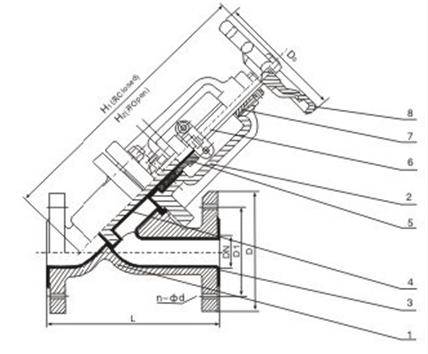

J45J-10襯膠直流式截止閥主要連接尺寸及重量

公稱通徑 DN(mm)	L	D	D1	D2	b	f	d	z	D0	H	H1
25	160	115	85	65	18	3	14	4	100	220	236
32	180	135	100	78	18	3	18	4	120	251	273
40	200	145	110	85	20	3	18	4	140	283	306
50	230	160	125	100	20	3	18	4	160	316	344
65	290	180	145	120	22	3	18	4	180	353	383
80	310	195	160	135	22	3	18	8	200	437	479
100	350	215	180	150	24	3	18	8	240	479	529
125	400	245	210	180	26	3	18	8	280	542	608
150	480	280	240	210	28	4	23	8	320	605	680
200	600	335	295	265	30	4	23	12	360	650	755

注：襯膠閥耐腐蝕情況參考襯橡膠閥門、襯塑料閥門各種化工介質耐腐蝕性能表。
