產品概述：
H64Y型電站焊接止回閥1500(Lb)～2500(Lb)適用于 Class1500～2500Lb，工作溫度 -29～570℃ 的石油、化工、火力電站等各種工況的管路上。

主要外形和連接尺寸：

H64Y-1500(Lb)電站焊接止回閥主要外形和連接尺寸（mm)

公稱通徑PNS(in)	外形尺寸和連接尺寸			重量
	d	L	H
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb電站焊接止回閥主要外形和連接尺寸(mm)

公稱通徑PNS(in)	外形尺寸和連接尺寸			重量
	d	L	H
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

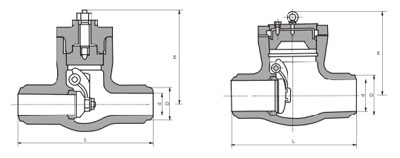

產品外形結構尺寸圖： 安裝注意事項:
止回閥的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
