產品概述

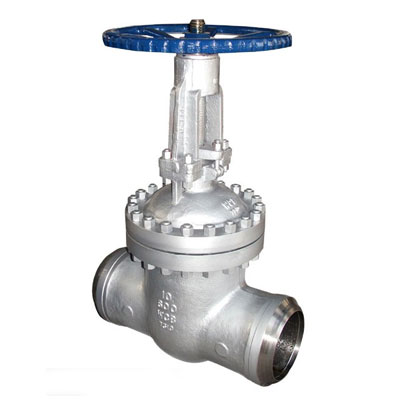

Z60Y/Z61Y-P54l00v Z60Y/Z61Y-P54l40v Z60Y/Z61Y--P57l70v手動高溫高壓鉻鉬釩鋼閘閥也稱電站專用手動閘閥，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。

主要特點
1、采用壓力自緊式密封結構，彈性閘板，兩端為焊接連接。
2、閥座密封面采用鈷基硬質合金等離?**綰付桑湍ァ⒖共遼誦閱芎謾７О昝芊餉婢不懟?br /> 3、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕和抗擦傷性。
4、閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機，減速器、轉矩控制機構、現場操作機構、手、電動切換機構，除就地操作外還可進行遠距離操作。可根據用戶要求選配各種電動執行器配套。

執行標準
1.設計制造與驗收按JB/T3595、DL/T53I標準及日本火力發電閥門標準E101。
2.結構長度按GB/T12221，E101、JB/T2766、GB/T15188.1標準規定或按用戶要求。
3.壓力-溫度等級按E101、JB/T3595標準規定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25標準規定或按用戶配管尺寸要求。
5.可根據用戶霖要，采用ASME B16.34標準制造，900Lb、1500Lb, 2000Lb, 2500Lb等高磅級閥門。

主要零件材料

Z60Y/Z61Y-P54l00v Z60Y/Z61Y-P54l40v Z60Y/Z61Y--P57l70v高溫高壓鉻鉬釩鋼手動閘閥主要零件材料

型 號	零件名稱
	閥體、閘板	閥座(密封面)	閥蓋	閥桿	密封圈	四合環	填料
Z61/0Y-P54100v Z61/0Y-P54140v Z61/0Y-P57170v	鉻鉬釩鋼	鉻鉬釩鋼	碳鋼/鉻鉬釩鋼	25Cr2MolV	成型石墨環	鉻鉬釩鋼	柔性石墨

主要外形和連接尺寸

Z60Y/Z61Y-P54l00v Z60Y/Z61Y-P54l40v Z60Y/Z61Y--P57l70v高溫高壓鉻鉬釩鋼手動閘閥主要外形和連接尺寸

公稱通徑 (mm)	尺寸 (mm>				參考重量 (kg )
	L	D1	H	W
50	280	50	585	300	42
65	340	65	650	320	53
80	470	80	680	400	130
100	550	100	755	450	180
125	600	125	830	500	190
150	700	145	1050	550	320
175	750(790)	175	1050	600	400
200	800	190	1050	650	550
225	850	230	1100	700	600
250	900	250
275	950	273
300	1100	290

以上數據僅供參考，用戶定貨時，請?zhí)峁┻B接管尺寸，可根據用戶要求設計制造。
