QP941W-3電（液、手、）動廢氣閥
產品概述 QP941W-3電（液、手、）動廢氣閥又稱旁通閥，P941W為角型旁通閥、廢氣閥，本閥適用于高爐熱風系統。 主要性能參數 QP941W-3電（液、手、）動廢氣閥主要性能參數 閥門類型 型號 公稱壓力 （MPa） 適用溫度 （℃） 適應介質 啟閉壓差 （Mpa） 角型盤...
產品型號：QP941W-3、QP41W-3、QP741W-3
產品口徑（DN）：150～400(mm)
產品壓力（PN）：0.3(Mpa)
更新日期：2012-06-05
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
產品概述
QP941W-3電（液、手、）動廢氣閥又稱旁通閥，P941W為角型旁通閥、廢氣閥，本閥適用于高爐熱風系統。主要性能參數
| 閥門類型 | 型號 |
公稱壓力 （MPa） |
適用溫度 （℃） |
適應介質 |
啟閉壓差 （Mpa） |
| 角型盤式閥 |
QP941W QP741W QP41W |
0.3 | ≤350 | 廢氣、煙氣、熱空氣等 | 0.01 |
產品外形結構尺寸
| DN | D1 | D2 | D3 | D4 | L | H | b | n1-d1 | 孔位 | n2-d2 | 孔位 | L1 | L2 | L3 | L4 | L5 | L6 | d3 |
油缸直徑 （mm） |
功率 | 質量 | ||
| 手動 | 液動 | 電動 | |||||||||||||||||||||
| 150 | 265 | 265 | 225 | 225 | 250 | 200 | 20 | 8-17 | P | 8-17 | P | 754 | 930 | 1050 | M15*1.5 | 50 | 0.18 | 83.4 | 114 | 145 | |||
| 250 | 500 | 400 | 450 | 350 | 520 | 500 | 28 | 12-23 | T | 16-23 | T | 1300 | 1008 | 1610 | 1304 | 1685 | 1380 | Rc3/8 | 40 | 0.18 | 340 | 390 | 440 |
| 300 | 655 | 440 | 605 | 395 | 593 | 555 | 30 | 12-23 | P | 16-25 | P | 1400 | 1125 | 1778 | 1503 | 1778 | 1503 | φ18*3.5 | 50 | 0.18 | 335 | 468 | 500 |
| 400 | 755 | 540 | 705 | 495 | 608 | 550 | 30 | 16-23 | T | 16-23 | T | 1420 | 1136 | 2000 | 1716 | 1950 | 1670 | φ34*4 | 100 | 0.18 | 400 | 513 | 550 |

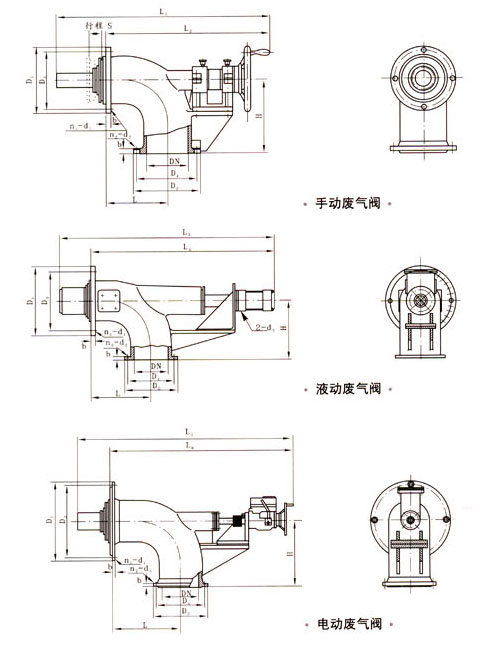

產品外形結構尺寸圖
聲明：本文中所有文字、數據、圖片均只適用于參考，QP941W-3電（液、手、）動廢氣閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
