蝸輪船用碳鋼雙偏心蝶閥
GB/T3037-1994雙偏心蝶閥 Double Eccentric butterfly valve 主要零部件材質Materials of Main Parts 蝸輪船用碳鋼雙偏心 蝶閥 主要零部件材質 零件名稱 Parts name 產品類型 Product type 碳鋼型 Carbon steel type 閥體 Body WCB 蝶板 Butterfly board WCB...
產品型號：A/AS型、B/BS型
產品口徑（DN）：50~1000(mm)
產品壓力（PN）：1.0、1.6(Mpa)
更新日期：2015-08-10
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
GB/T3037-1994雙偏心蝶閥
Double Eccentric butterfly valve
主要零部件材質Materials of Main Parts
Double Eccentric butterfly valve
主要零部件材質Materials of Main Parts
|
零件名稱 Parts name |
產品類型 Product type | |||||
|---|---|---|---|---|---|---|
| 碳鋼型 Carbon steel type | ||||||
|
閥體 Body |
WCB | |||||
|
蝶板 Butterfly board |
WCB | C5 |
高鎳鉻鋼 High Ni.Cr steel |
鉻鎳鈦鋼 Cr Ni.Ti steel |
鉻鎳鉬鈦鋼 |
|
|
閥軸 Valve shaft |
鉻不銹鋼 Cr stainless steel |
鉻鉬釩鋼 Cr Mo V stainless steel |
鉻鎳鈦鋼 Cr Ni.Ti steel |
鉻鎳鈦鋼 Cr Ni.Ti steel |
鉻鎳鉬鈦鋼 CrNi Mo Ti steel |
|
|
密封面 Sealing face |
硬密封 Hard seal |
鐵基合金 Iron-based alloy |
鐵基合金 Iron-based alloy |
鐵鎢合金 Co W alloy |
鉻鎳鉬鈦鋼 Cr Ni Mo Ti steel |
鉻鎳鉬鈦鋼 Cr Ni Mo Ti steel |
|
軟密封 Soft seal |
橡膠、氟塑料 NBR,PTFE |
|||||

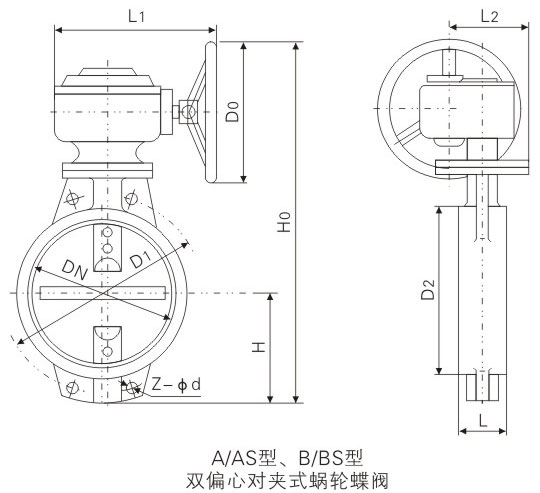

基本尺寸Dimensions
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
結構尺寸 Structure dimension |
外形尺寸 Extermal dimension(mm) |
|||||
|---|---|---|---|---|---|---|---|---|
| L | D | D1 | z-φd | A/AS型 | ||||
| Ho | H | L1 | ||||||
|
1.0 1.6 |
50 | 43 | 102 | 125 | 4-18 | 112 | 260 | 200 |
| 65 | 46 | 122 | 145 | 4-18 | 115 | 280 | 200 | |
| 80 | 64 | 133 | 160 | 8-18 | 120 | 355 | 220 | |
| 100 | 64 | 158 | 180 | 8-18 | 140 | 390 | 240 | |
| 125 | 70 | 184 | 210 | 8-18 | 170 | 490 | 260 | |
| 150 | 76 | 211 | 240 | 8-22 | 385 | 530 | 66 | |
| 200 | 89 | 266 | 295 | 8-22 | 471 | 297 | 85 | |
| 250 | 114 | 319 | 350 | 12-22 | 533 | 327 | 85 | |
| 300 | 114 | 370 | 400 | 12-22 | 606 | 364 | 106 | |
| 350 | 127 | 429 | 460 | 16-22 | 694 | 404 | 106 | |
| 400 | 140 | 480 | 515 | 16-26 | 757 | 444 | 130 | |
| 450 | 152 | 530 | 565 | 20-26 | 814 | 472 | 155 | |
| 500 | 152 | 582 | 620 | 20-26 | 902 | 522 | 169 | |
| 600 | 154 | 682 | 725 | 20-30 | 1048 | 590 | 198 | |
| 700 | 165 | 794 | 840 | 24-30 | 1277 | 810 | 220 | |
| 800 | 190 | 901 | 950 | 24-33 | 1385 | 844 | 241 | |
| 900 | 203 | 1001 | 1050 | 28-33 | 1490 | 890 | 241 | |
| 1000 | 216 | 1112 | 1160 | 28-36 | 1620 | 950 | 241 | |
聲明：本文中所有文字、數據、圖片均只適用于參考，蝸輪船用碳鋼雙偏心蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
