船用蝶閥

氣動對夾式中線鑄鐵蝶閥

GB/T3036-1994對夾式中線蝶閥 Butt-clamped Marine butterfly valve 主要零部件材質Materials of Main Parts 氣動對夾式中線鑄鐵蝶閥主要零部件材質零件名稱 Parts name 材料 Material 閥體Body 鑄鐵 Cl.ductile iron 蝶板 Butterfly board 鋁青銅、鑄鐵、...

產品型號：E型、ES型

產品口徑（DN）：40~1200(mm)

產品壓力（PN）：1.0~1.6(Mpa)

更新日期：2015-08-04

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

GB/T3036-1994對夾式中線蝶閥
Butt-clamped Marine butterfly valve

主要零部件材質Materials of Main Parts

氣動對夾式中線鑄鐵蝶閥主要零部件材質
零件名稱 Parts name	材料 Material
閥體Body	鑄鐵 Cl.ductile iron
蝶板 Butterfly board	鋁青銅、鑄鐵、球墨禱鐵、鑄鋼、不繡鋼、鉻鎳鉬鈦鋼 Aluminum bronze,Cl.ductile iron,No25,WCB,Crstainlesgsteel
閥桿Stem	碳鋼、不銹鋼、鉻鎳鉬鈦鋼Grade,WCB,Crstainlesgsteel
密封面 Sealing face	氯丁膠、丁腈膠、乙丙膠、氟塑料Neoprene,NBR,EPDM,PTFE
填料 Packing	氟塑枓、柔性石墨、橡膠、V型墊PTFE，Flexiblegraphite,NBR,V.washer

基本尺寸Dimensions

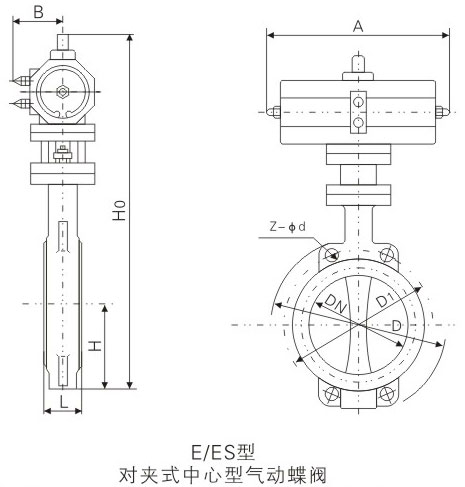

E/ES型氣動對夾式中線鑄鐵蝶閥基本尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	結構尺寸 Structure dimension
		L	D	D1	z-φd	H
		L	D	D1	z-φd	H
1.0 1.6	40	43	145	110	4-18	58
	50	43	165	125	4-18	63
	65	46	185	145	4-18	70
	80	46	200	160	4-18/8-18	83
	100	52	220	180	8-18	105
	125	56	250	210	8-18	115
	150	56	285	240	8-22	137
	200	60	340	295	8-22/12-22	164
	250	68	395/405	350/355	12-22	206
	300	78	445/460	400/410	12-22	230
1.0	350	78	505	460	16-22	248
	400	102	565	515	16-26	290
	450	114	615	565	20-26	320
	500	127	670	620	20-26	345
	600	154	780	725	20-30	410
	700	165	895	840	24-30	480
	800	190	1015	950	24-33	525
	900	203	1115	1050	28-33	585
	1000	216	1230	1160	28-36	640
	1200	254	1455	1380	32-39	755

注：要求加長桿訂貨時應注明加長桿的長度。
Note:Please note the length of the rod to be extended at order if so needed.

聲明：本文中所有文字、數據、圖片均只適用于參考，氣動對夾式中線鑄鐵蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
