Z15W-16R、Z15W-16P型不銹鋼閘閥主要性能參數更新日期：2016-11-08
主要性能參數
| 型號 | PN |
工作壓力 (Mpa) |
適用溫度 (℃) |
適用介質 | 材料 | |||
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |||||
| Z15W-16R | 16 | 1.6 | ﹣20～180 |
水、輕微腐蝕性 氣液體、飽和蒸 汽、直接飲水 |
不銹鋼 | 不銹鋼 | 不銹鋼 | 膨脹石墨 |
| Z15W-16P | ||||||||

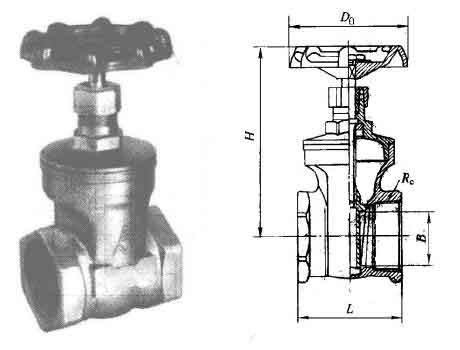

主要外形及結構尺寸
| DN | Rc/in | L | B | H | D0 |
| 15 | Rc 1/2 | 56.5 | 15 | 94 | 70 |
| 20 | Rc 3/4 | 60 | 20 | 102 | 70 |
| 25 | Rc 1 | 68 | 25 | 114 | 80 |
| 32 | Rc 1 1/4 | 75.5 | 32 | 124 | 80 |
| 40 | Rc 1 1/2 | 80 | 40 | 152.5 | 100 |
| 50 | Rc 2 | 90.5 | 50 | 169.5 | 100 |
