Z11H、Z11Y型1500(Lb)、2500(Lb)內螺紋楔式鍛鋼閘閥主要性能能數更新日期：2016-10-20
主要性能能數
| 型號 |
壓力級 (Lb) |
工作壓力 (Mpa) |
適用溫度 (℃） |
適用介質 | 材料 | |||
| 閥體、閥蓋 | 閥桿 | 密封面 | 填料 | |||||
| Z11H-1500(Lb) | 1500 | 25 | ≤425 | 水、蒸汽、油品 | 碳素鋼 | 鉻不銹鋼 |
鉻不銹鋼或碳鋼 堆焊硬質合金 |
柔性石墨 |
| Z11H-2500(Lb) | 2500 | 42 | ||||||
| Z11Y-1500(Lb) | 1500 | 25 | ||||||
| Z11Y-2500(Lb) | 2500 | 42 | ||||||
| Z11Y-1500(Lb)I | 1500 | 25 | ≤550 | 蒸汽、油品 | 鉻鉬鋼 |
耐熱鋼 或鉻不銹鋼 |
鉻不銹鋼 堆焊硬質合金 |
柔性石墨 |
| Z11Y-2500(Lb)I | 2500 | 42 | ||||||
| Z11Y-1500(Lb)P | 1500 | 25 | ≤200 | 弱腐蝕性介質 | 鉻鉬鈦不銹鋼 | 鉻鉬鈦不銹鋼 |
鉻鎳鈦鋼 堆焊硬質合金 |
聚四氟乙烯 |
| Z11Y-2500(Lb)P | 2500 | 42 | ||||||

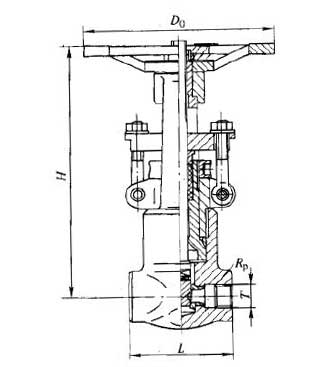

主要外形及結構尺寸
| DN | T(ANST) | T(JIS) |
L /mm |
T(ANSI) | T(JIS) |
H /mm |
D0 /mm |
重量/kg | |||||||
|
縮徑 /in |
全徑 /mm |
全徑 /mm |
縮徑 /mm |
全徑 /mm |
縮徑 /mm |
全徑 /mm |
縮徑 /in |
全徑 /in |
縮徑 /in |
全徑 /in |
縮徑 | 全徑 | |||
| 1/4 | 6 | － | 14.2 | － | 14.3 | － | 111 | 1/4 | － | 1/4 | － | 166 | 112 | 3.5 | － |
| 3/8 | 10 | 6 | 17.6 | 14.2 | 17.9 | 14.3 | 111 | 3/8 | 1/4 | 3/8 | 1/4 | 166 | 112 | 3.5 | 3.5 |
| 1/2 | 15 | 10 | 21.8 | 17.6 | 22.2 | 17.9 | 111 | 3/2 | 3/8 | 1/2 | 3/8 | 186 | 112 | 3.5 | 3.5 |
| 3/4 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 127 | 3/4 | 1/2 | 3/4 | 1/2 | 186 | 112 | 4 | 4 |
| 1 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 152 | 1 | 3/4 | 1 | 3/4 | 211 | 126 | 5 | 5 |
| 1 1/4 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 178 | 1 1/4 | 1 | 1 1/4 | 1 | 227 | 148 | 6 | 6 |
| 1 1/2 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 210 | 1 1/2 | 1 1/4 | 1 1/2 | 1 1/4 | 258 | 188 | 8 | 8 |
| 2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 210 | 2 | 1 1/2 | 2 | 1 1/2 | 300 | 220 | 13 | 13 |
| － | － | 50 | － | 61.1 | － | 61.1 | 210 | － | 2 | － | 2 | 300 | 220 | － | 20 |
