TSFZ41Y型PN16～PN40型耐磨襯鋼玉不銹鋼楔式閘閥主要性能參數更新日期：2016-09-02

主要性能參數
TSFZ41Y型PN16～PN40型耐磨襯鋼玉不銹鋼楔式閘閥主要性能參數
型號 PN 工作壓力
(Mpa)		 適用介質 適用溫度
（℃）		 材料
閥體、閥蓋、閘板、閥桿 閥座和閘板密封面 墊片 填料 手輪
TSFZ41Y-16PII 16 1.6 高溫煙氣 ≤700 鉻鎳鈦不銹鋼
1Cr18Ni9Ti		 堆焊硬質合金 不銹鋼石棉纏繞墊 柔性石墨 球墨鑄鐵
TSFZ41Y-25PII 25 2.5
TSFZ41Y-40PII 40 4.0


主要外形及結構尺寸

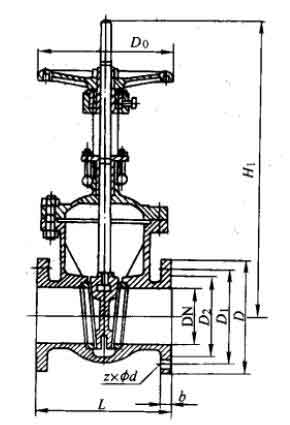

TSFZ41Y-16PII型耐磨襯鋼玉不銹鋼楔式閘閥主要外形及結構尺寸圖

TSFZ41Y-16PII型耐磨襯鋼玉不銹鋼楔式閘閥主要外形及結構尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
80 280 195 160 135 20 8×Φ18 435 530 280 46
100 300 215 180 155 20 8×Φ18 500 620 280 54
150 350 280 240 210 24 8×Φ23 630 790 300 98
200 400 335 295 265 26 12×Φ23 740 960 350 190
250 450 405 355 320 30 12×Φ25 900 1160 400 248
300 500 460 410 375 30 12×Φ25 1060 1380 450 335
350 550 520 470 435 34 16×Φ25 1170 1540 500 460
400 600 580 525 485 36 16×Φ30 1330 1750 600 600
500 700 705 650 608 44 20×Φ34 1460 1980 600 1150

TSFZ41Y-25PII型耐磨襯鋼玉不銹鋼楔式閘閥主要外形及結構尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
80 280 195 160 135 20 8×Φ18 435 530 280 48
100 300 230 190 160 24 8×Φ23 500 620 280 57
150 350 300 250 218 30 8×Φ23 630 790 300 104
200 400 360 310 278 34 12×Φ23 740 960 350 235
250 450 425 370 332 36 12×Φ25 900 1160 400 280
300 500 485 430 390 40 12×Φ25 1060 1380 450 360
350 550 550 480 448 44 16×Φ25 1170 1540 500 480
400 600 610 550 505 48 16×Φ30 1330 1750 600 640
500 700 705 650 608 54 20×Φ34 1460 1980 600 1210

TSFZ41Y-40PII型耐磨襯剛玉不銹鋼楔式閘閥主要外形及結構尺寸(mm)
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
80 280 195 160 135 22 8×Φ18 460 550 280 65
100 300 230 190 160 24 8×Φ23 530 640 280 75
150 350 300 250 218 30 8×Φ25 630 795 300 150
200 400 375 320 282 38 12×Φ30 800 1012 350 240
250 450 445 385 345 42 12×Φ34 970 1230 400 350
300 500 510 450 408 46 16×Φ34 1190 1450 450 480
350 550 570 510 465 50 16×Φ34 1280 1645 500 680
400 600 655 585 535 58 16×Φ41 1430 1850 600 930
