KZ41H型PN16、PN25抗硫法蘭閘閥主要性能參數及結構尺寸更新日期：2015-03-30

主要性能參數
KZ41H型PN16、PN25抗硫法蘭閘閥主要性能參數
型號 PN 工作壓力
/MPa		 適用溫度
/℃		 適用介質 材料
閥體、閥蓋、閘板 閥桿 密封面
KZ41H-16 16 1.6 ≤425 水、蒸汽、油品 鍛鋼 鍛鋼 鉻不銹鋼
KZ41H-25 25 2.5


主要外形及結構尺寸

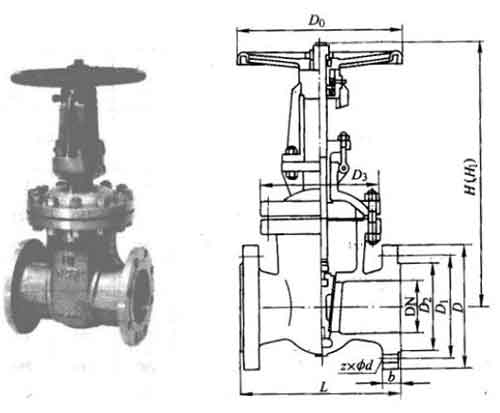

KZ41H型PN16抗硫法蘭閘閥主要外形及結構尺寸圖

KZ41H型PN16抗硫法蘭閘閥主要外形及結構尺寸（mm)
DN L D D1 D2 b z×Φd D3 H H1 D0 重量/kg
15 130 95 65 45 14 4×Φ14 ﹣ 175 195 200 4
20 150 105 75 55 14 4×Φ14 ﹣ 180 205 200 5
25 160 115 85 65 14 4×Φ14 ﹣ 210 240 220 6
32 180 135 100 78 16 4×Φ18 ﹣ 210 240 220 7
40 200 1450 110 85 16 4×Φ18 ﹣ 350 425 200 18
50 250 160 125 100 16 4×Φ18 180 358 430 240 29
65 265 180 145 120 18 4×Φ18 190 373 452 240 33
80 280 195 160 135 20 8×Φ18 220 435 530 280 46
100 300 215 180 155 20 8×Φ18 260 500 620 320 63
125 325 245 210 185 22 8×Φ18 295 514 756 360 108
150 350 280 240 210 24 8×Φ23 335 574 845 360 134
200 400 335 295 265 26 12×Φ23 400 718 1041 400 192
250 450 405 355 320 30 12×Φ25 475 969 1244 450 273
300 500 460 410 375 30 12×Φ25 530 1145 1474 560 379
350 550 520 470 435 34 16×Φ25 ﹣ 1280 1663 647 590
400 600 580 525 485 36 16×Φ30 ﹣ 1450 1886 720 849
500 700 705 650 608 34 20×Φ34 ﹣ 1676 2181 720 958

KZ41H型PN25抗硫法蘭閘閥主要外形及結構尺寸（mm)
DN L D D1 D2 b z×Φd D3 H H1 D0 重量/kg
15 130 95 65 45 16 4×Φ14 ﹣ 175 195 200 4
20 150 105 75 55 16 4×Φ14 ﹣ 180 205 200 5
25 160 115 85 65 16 4×Φ14 ﹣ 210 240 220 6
32 180 135 100 78 18 4×Φ18 ﹣ 210 240 220 7
40 200 1450 110 85 18 4×Φ18 ﹣ 350 425 200 18
50 250 160 125 100 20 4×Φ18 180 358 438 240 28
65 265 180 145 120 22 8×Φ18 190 373 452 240 33
80 280 195 160 135 22 8×Φ18 220 435 530 280 46
100 300 230 190 160 24 8×Φ23 260 501 620 320 64
125 325 270 220 188 28 8×Φ25 295 614 756 360 105
150 350 300 250 218 30 8×Φ25 335 674 845 360 134
200 400 360 310 278 34 12×Φ25 400 818 1041 400 213
250 450 425 370 332 36 12×Φ30 475 969 1244 450 290
300 500 485 430 390 40 16×Φ30 530 1145 1474 560 399
350 550 550 490 448 44 16×Φ34 ﹣ 1280 1663 647 631
400 600 610 550 505 48 16×Φ34 ﹣ 1450 1886 720 900
