DZ40Y型150（Lb)～600(Lb)低溫閘閥主要性能參數及外形及結構尺寸更新日期：2015-03-26

主要性能參數
DZ40Y型150（Lb)～600(Lb)低溫閘閥主要性能參數
型號 壓力級
(Lb)		 適用介質 適用溫度
（℃）		 材料
閥體、閥蓋、支架、閘板 閥桿 密封面材料 填料、墊片
DZ40Y-150(Lb) 150 丙烷、丙烯
、甲醇、乙烯
等非腐蝕性介質		 ﹣46 碳素鋼 鉻鎳鈦
不銹鋼		 碳鋼堆焊
硬質合金		 聚四氟乙烯
DZ40Y-300(Lb) 300
DZ40Y-600(Lb) 600
DZ40Y-150(Lb)I 150 ﹣101 合金鋼
DZ40Y-300(Lb)I 300
DZ40Y-600(Lb)I 600
DZ40Y-150(Lb)P 150 ﹣196 鉻鎳鈦不銹鋼
DZ40Y-300(Lb)P 300
DZ40Y-600(Lb)P 600


主要外形及結構尺寸

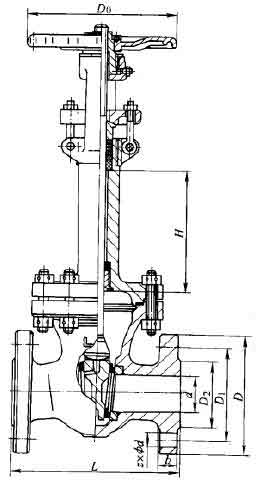

DZ40Y型150（Lb)低溫閘閥要外形及結構尺寸圖

DZ40Y型150（Lb)低溫閘閥要外形及結構尺寸（mm)
DN/in DN L D D1 D2 b z×Φd D0 H
﹣46℃ ﹣101℃ ﹣196℃
2 50 178 152 120.6 92.1 16 4×Φ19 200 110 130 170
3 80 203 191 152.4 127 19.5 4×Φ19 250 120 150 190
4 100 229 229 190.5 157.2 24 8×Φ19 250 130 160 200
5 125 254 254 215.9 185.7 24 8×Φ22 300 140 170 220
6 150 267 279 241.3 215.9 25.5 8×Φ22 300 140 170 220
8 200 292 342 298.4 269.9 29 8×Φ22 350 140 170 220
10 250 330 406 361.9 323.8 30.5 12×Φ25 400 150 180 240
12 300 356 483 432 381 32 12×Φ25 400 150 180 240

DZ40Y型300（Lb)低溫閘閥要外形及結構尺寸（mm)
DN/in DN L D D1 D2 b z×Φd D0 H
﹣46℃ ﹣101℃ ﹣196℃
2 50 216 165 127 92.1 22.5 8×Φ19 200 110 130 170
3 80 283 210 168.3 127 29 8×Φ22 250 120 150 190
4 100 305 254 200 157.2 32 8×Φ22 300 130 160 200
5 125 381 279 234.9 185.7 35 8×Φ22 350 140 170 220
6 150 403 318 269.9 215.9 37 12×Φ22 350 140 170 220
8 200 419 381 330.2 269.9 41.5 12×Φ25 400 140 170 220
10 250 451 445 387.5 323.8 48 16×Φ29 450 150 180 240
12 300 502 521 451 381 51 16×Φ32 500 150 180 240

DZ40Y型600（Lb)低溫閘閥要外形及結構尺寸（mm)
DN/in DN L D D1 D2 b z×Φd D0 H
﹣46℃ ﹣101℃ ﹣196℃
2 50 292 165 127 92.1 22.5 8×Φ19 250 110 130 170
3 80 356 210 168.3 127 32 8×Φ22 250 120 150 190
4 100 432 273 215.9 157.2 38.5 8×Φ25 350 130 160 200
5 125 508 330 266.7 185.7 44.5 8×Φ29 400 140 170 220
6 150 559 356 292.1 215.9 48 12×Φ29 450 140 170 220
8 200 660 419 349.2 269.9 56 12×Φ32 500 140 170 220
10 250 787 510 432.8 323.8 63.5 16×Φ35 600 150 180 240
12 300 838 559 489 381 66.7 20×Φ35 685 150 180 240
