產品說明:

Z573X型鑄鐵錐齒輪傳動對夾式漿液閥PN6～PN10傳動為錐齒輪傳動,連接為對夾式連接形式，閘板為明桿平行式剛性單閘板，閥座密封面材料為合成橡膠或聚四氟乙烯，公稱壓力 PN6～PN10，閥體材料為灰鑄鐵的平板閘閥（漿液閥）。

產品性能參數:

Z573X型鑄鐵錐齒輪傳動對夾式漿液閥PN6～PN10性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z573X-6	6	0.6	≤120	煤漿、糖漿、紙漿、泥漿、污水礦渣等
Z573X-10	10	1.0

產品零部件材料:

Z573X型鑄鐵錐齒輪傳動對夾式漿液閥PN6～PN10零部件材料

型號	材料
	閥體	閘板	閥體密封圈	閥桿	支架	填料
Z573X-6	灰鑄鐵	鉻鎳鉬鈦不銹鋼	合成橡膠或聚四氟乙烯	鉻不銹鋼	碳素鋼	聚四氟乙烯
Z573X-10

產品外形結構尺寸:

Z573X型鑄鐵錐齒輪傳動對夾式漿液閥PN6～PN10外形及結構尺寸（mm）

DN	L		D1	D2	H	L0	D0	M
	PN6	PN10
50	40		100	125	300	400	250	M16
65	40		120	145	310	400	250	M16
80	40		135	160	335	400	250	M16
100	50		155	180	390	400	250	M16
125	50		185	210	430	400	250	M16
150	60		210	240	505	400	250	M20
200	60		265	295	570	400	250	M20
250	70		320	350	715	420	300	M20
300	70	80	368	400	820	420	300	M20
350	80	90	428	460	920	420	300	M20
400	80	120	482	515	1050	420	300	M22
450	90	120	532	565	1160	420	300	M22
500	100	130	585	320	1270	420	300	M22
600	100	140	685	725	1520	420	300	M27
700	100	140	800	840	1750	420	300	M27
800	120	150	905	950	1990	420	300	M30
900	120	150	1005	1050	2200	420	300	M30

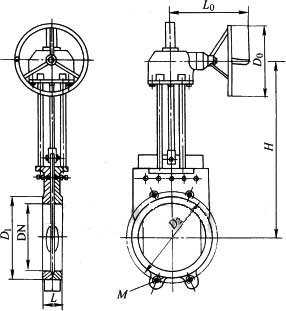

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
