產品說明:

WZ40H-40型鑄鋼波紋管閘閥操作方式為手動驅動，連接方式為法蘭式連接，閥門為明桿楔式彈性閘板結構，閥座密封面材料為不銹鋼、公稱壓力 PN40、閥體材料為碳素鋼的波紋管閘閥。 紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，應用于電站、天然氣、氨、真空、冷凍系統、熱油、熱水系統，特別適用于易燃、易爆、有毒及貴重介質的管路。

產品性能參數:

WZ40H-40型鑄鋼波紋管閘閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
WZ40H-40	40	4.0	≤ 425	無腐蝕性介質

產品零部件材料:

WZ40H-40型鑄鋼波紋管閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料	波紋管
WZ40H-40	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	柔性石墨或夾不銹鋼絲柔性石墨	奧氏體不銹鋼

產品外形結構尺寸:

WZ40H-40型鑄鋼波紋管閘閥外形及結構尺寸 (mm)

DN	H	L	W	t	d	G	C	D	z×Φd1
20	311	152.5	110	16	20	43	82.5	120	4×Φ18
25	442	165	150	17.5	25	51	89	125	4×Φ18
40	509	190.5	150	21	42	73	114.5	155	4×Φ22
50	624	216	200	22.4	51	92	127	165	8×Φ19
80	744	283	250	28.5	76	127	168	210	8×Φ22
100	906	305	250	31.8	102	157	200	254	8×Φ22
150	1148	403	350	36.6	152	216	270	318	12×Φ22
200	1404	419	400	41.2	203	270	330	381	12×Φ25
250	1724	457	450	47.8	254	324	387.5	444	16×Φ29

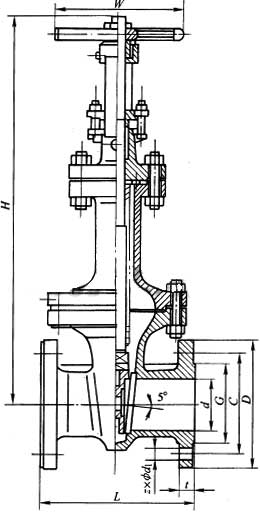

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
