產品說明：

PZ673X型氣動漿液閥傳動方式為氣動,對夾式連接形式，閥桿為明桿平行式剛性單閘板，閥座密封面材料為合成橡膠，公稱壓力PN6～PN10，閥體材料為灰鑄鐵的閘閥（漿液閥）。

產品特點:

1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔和石墨填料，密封可靠，操作輕便靈活。
4、驅動方式為氣動 。

產品性能參數：

PZ673X型氣動漿液閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
PZ673X-6	6	0.6	≤120	漿、水混合物、灰渣漿
PZ673X-10	10	1.0	-10～120	灰渣漿、水混合物

產品零部件材料：

PZ673X型氣動漿液閥零部件材料

型號	材料
	閥體	閘板、閥桿	閥桿螺母	連桿	手輪
PZ673X-6	灰鑄鐵	不銹鋼	黃銅	碳素鋼	鑄鐵
PZ673X-10

產品外形尺寸：

PZ673X型氣動漿液閥主要外形及結構尺寸

DN	L	D	D1	z×M	H
80	50	200	160	8×M16	550
100	50	220	180	8×M16	620
125	50	250	210	8×M16	650
150	60	285	240	8×M20	750
200	60	340	295	8×M20	900
250	70	395	350	12×M20	1070
300	70	445	400	12×M20	1200
350	80	505	460	16×M20	1330
400	80	565	515	16×M24	1600
450	90	615	565	20×M24	1650
500	90	670	620	20×M24	1790
600	100	780	725	20×M27	2180
80	60	200	160	8×M16	550
100	60	220	180	8×M16	620
125	60	250	210	8×M16	650
150	70	285	240	8×M20	750
200	80	340	295	8×M20	900
250	86	395	350	12×M20	1070
300	90	445	400	12×M20	1200
350	100	505	460	16×M20	1330
400	110	565	515	16×M24	1600
450	120	615	565	20×M24	1650
500	130	670	620	20×M24	1790
600	130	780	725	20×M27	2180

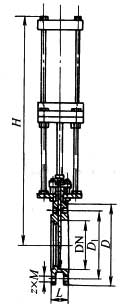

產品結構尺寸圖：

安裝注意事項及要點:
1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
