產品概述

DMZ73X/DMZ73F/DMZ73H/DMZ73Y型手動暗桿刀型閘閥|暗板刀型閘閥是閘閥中的新品種，體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。
刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。
此種刀形閘的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前上的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前上的浮動密封結構（見圖一），使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。
此種閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
特別適合在粉塵及干燥的惡劣環境中長期正常工作（見圖二）。 注：可根據使用單位的環境和要求來設計與生產，適合用戶的安裝和使用。

產品標準

設計制造:JB/T8691-1998
結構長度: GB/T15188.2-94
法蘭連接: GB/T9113.1-2000 JB/T79-94
試驗與驗收: GB/T13927-92

主要零部件材質

DMZ73X/DMZ73F/DMZ73H/DMZ73Y型手動暗桿刀型閘閥|暗板刀型閘閥是閘閥主要零部件材質

閥體、上蓋	碳鋼、不銹鋼
閥板	不銹鋼
閥桿	不銹鋼
密封圈	橡膠、四氟、不銹鋼、硬質合金

主要性能規范

DMZ73X/DMZ73F/DMZ73H/DMZ73Y型手動暗桿刀型閘閥|暗板刀型閘閥是閘閥主要性能規范

公稱壓力	PN
殼體試驗	1.5XPN
密封試驗	1.1XPN
工作溫度	橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃
適用介質	紙漿、污水、煤煤氣等

產品外形及結構尺寸

DMZ73X/DMZ73F/DMZ73H/DMZ73Y型手動暗桿刀型閘閥|暗板刀型閘閥是閘閥外形及結構尺寸

公稱壓力	公稱通徑	L	D	D1	D2	H	N-M	D0
1.0	150	70	280	240	210	475	8-M20	280
	200	80	335	295	265	540	8-M20	360
	250	85	390	350	320	630	12-M20	360
	300	100	440	400	368	480	12-M20	400
	350	100	500	460	428	885	16-M20	400
	400	110	565	515	782	990	16-M22	400
	450	120	615	565	532	1100	20-M22	530
	500	130	670	620	585	1200	20-M22	530
	600	140	780	725	685	1450	20-M27	600
	700	165	895	840	800	1700	24-M27	600
	800	190	1010	950	905	2000	24-M30	680
	900	200	1110	1050	1005	2300	28-M30	680
	1000		1220	1160	1150	2780	28-M33	配電動
	1200		1450	1380	1325	3360	32-M36
	1400		1675	1590	1525	3920	36-M39
	1600		1915	1820	1750	4480	40-M45

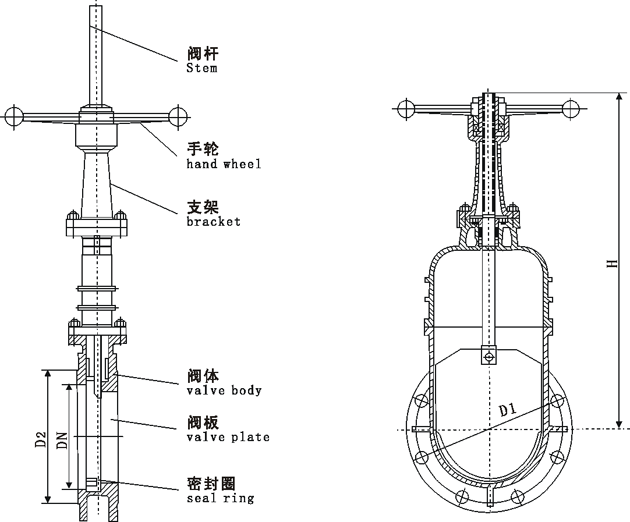

產品外形結構尺寸圖

刀型閘閥的安裝注意事項

1.刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀閘閥定期保養，不得隨意碰撞及擠壓，以免影響密封。
