產品說明:

DKZ940H、DKZ940Y、DKZ960Y型鑄鋼真空閘閥PN16～PN63驅動方式為電動,連接方式為法蘭連接（DKZ960Y 為對接焊連接）、明桿楔式彈性閘板，閥座密封面材料為不銹鋼或硬質合金，公稱壓力 PN16～PN63，閥體材料為碳鋼（DKZ940H-16C～63、DKZ960Y-16C～63）、Cr5Mo（DKZ940Y-16I～63I）的真空閘閥。

產品性能參數:

DKZ940H、DKZ940Y、DKZ960Y型鑄鋼真空閘閥PN16～PN63性能參數

型號	PN	工作壓力/MPa
DKZ940H-16C～63	16～63	1.6～6.3
DKZ940Y-16I～63I
DKZ960Y-16C～63

產品零部件材料:

DKZ940H、DKZ940Y、DKZ960Y型鑄鋼真空閘閥PN16～PN63零部件材料

型號	材料
	閥體、閘板、閥蓋	填料	填料墊	手輪	閥桿螺母	閥桿
DKZ940H-16C～63	WCB	柔性石墨	AL	QT450-10	ZCuA110Fe3	1Cr13
DKZ940Y-16I～63I	Cr5Mo
DKZ960Y-16C～63	WCB

產品外形結構尺寸:

DKZ940H-16C、DKZ940Y-16I、DKZ960Y-16C 鑄鋼真空閘閥外形結構尺寸（mm）

DN	L	D	D1	D2	b	z×φd	D3	D7	M	L1	L2	D0	電裝型號	重量/kg
50	250	160	125	100	16	4×φ18	165	80	574	170	308	400	Z10-18	106
65	265	180	145	120	18	4×φ18	185	95	590	170	308	400	Z20-18	115
80	280	195	160	135	20	8×φ18	205	114	625	170	388	400	ZD22-18b	126
100	300	215	180	155	20	8×φ18	232	140	756	170	349	400	ZD22-18b	136
150	350	280	240	210	24	8×φ23	335	182	930	325	411	250	ZD30-18a	222
200	400	335	295	265	26	12×φ23	400	240	1074	325	411	250	ZD30-18a	222
250	450	405	355	320	30	12×φ25	475	298	1269	408	530	360	ZD45-36c	454
300	500	460	410	375	30	12×φ25	530	350	1514	408	545	360	ZD60-36b	557
350	550	520	470	435	34	16×φ25	610	402	1750	445	577	400	ZD90-18b	886
400	600	580	525	485	36	16×φ30	710	458	1900	445	617	400	ZD120-36b	1106
500	700	705	650	608	44	20×φ34	850	560	2350	-	-	-	DZW180	1060
600	800	840	770	718	48	20×φ41	1015	684	2810	430	937	400	DZW400	2688

DKZ940H-25、DKZ940Y-25I、DKZ960Y-25 鑄鋼真空閘閥外形結構尺寸（mm）

DN	L	D	D1	D2	b	z×φd	D3	D7	M	L1	L2	D0	電裝型號	重量/kg
50	250	160	125	100	20	4×φ18	165	80	629	197	363	400	Z10-18	110
65	265	180	145	120	22	8×φ18	185	95	629	197	363	400	DZ-B	116
80	280	195	160	135	22	8×φ18	232	114	690	197	363	400	ZD22-18b	136
100	300	230	190	160	24	8×φ23	269	140	784	325	381	250	ZD22-18b	151
125	325	270	220	188	28	8×φ25	232	182	734	197	363	250	ZD22-18b	219
150	350	300	250	218	30	8×φ25	335	240	930	325	411	250	ZD30-18b	219
200	400	360	310	278	34	12×φ25	400	298	1074	345	460	250	ZD30-18a	318
250	450	425	370	332	36	12×φ30	475	350	1269	408	530	360	ZD45-36c	459
300	500	485	430	390	40	16×φ30	530	402	1514	408	530	360	ZD60-36b	562
350	550	550	490	448	44	16×φ34	610	458	1750	445	577	360	ZD90-36c	891
400	600	610	550	505	48	16×φ34	710	560	1900	445	617	400	ZD120-36b	1169
450	650	660	600	555	50	20×φ34	750	684	2105	595	621	500	ZD160-40b	1358
500	700	730	660	610	52	20×φ41	850	-	-	-	-	-	DZW180	-
600	-	-	-	-	-	-	1015	-	-	-	-	-	DZW400	-

DKZ940H-40、DKZ940Y-40I、DKZ960Y-40 鑄鋼真空閘閥外形結構尺寸（mm）

DN	L	D	D1	D2	D6	d	z×φd	D3	D7	H	H1	D0	重量/kg
50	250	160	125	100	88	20	4×φ18	-	-	-	-	-	-
65	280	180	145	120	110	22	8×φ18	-	-	-	-	-	-
80	310	195	160	135	121	22	8×φ18	215	100	662	325	ZD22-18b	138
100	350	230	190	160	150	24	8×φ23	250	124	792	325	ZD22-18a	160
125	400	270	220	188	176	28	8×φ25	315	165	830	325	ZD22-18a	180
150	450	300	250	218	204	30	8×φ25	345	185	955	325	ZD30-18 a	241.4
200	550	375	320	282	260	38	12×φ30	420	250	1160	408	ZD45-36 c	426
250	650	445	385	345	313	42	12×φ34	525	295	1402	445	ZD90-36b	595
300	750	510	450	408	364	46	16×φ34	570	350	1612	445	ZD120-36b	802.5
350	850	570	510	465	422	52	16×φ34	650	410	1669	415	ZD120-18c	930
400	950	655	585	535	474	58	20×φ41	735	460	2035	430	ZD250	1870
500	1150	755	670	612	576	62	20×φ48	920	570	2423	430	DZW250	2350

DKZ940H-63、DKZ940Y-63I、DKZ960Y-63 鑄鋼真空閘閥外形結構尺寸（mm）

DN	L	D	D1	D2	D6	b	z×φd	D3	D7	M	L1	L2	D0	電裝型號	重量/kg
50	250	175	135	102	88	26	4×φ23	200	80	574	325	381	250	DZ-15B(I)	87
65	280	200	160	130	110	28	8×φ23	-	-	-	-	-	-	-	-
80	310	210	170	140	121	30	8×φ23	215	108	662	325	381	250	ZD22-18b	138
100	350	250	200	168	150	32	8×φ25	250	135	772	325	411	250	ZD30-18a	162
150	450	340	280	240	204	38	8×φ34	365	195	1120	408	475	250	ZD45-18b	360
200	550	405	345	300	260	44	12×φ34	440	250	1288	445	558	360	ZD90-18b	523
250	650	470	400	352	313	48	12×φ41	530	310	1473	445	571	400	ZD120-18b	800
300	750	530	460	412	364	54	16×φ41	565	384	1685	445	571	400	ZD120-18b	854
350	850	595	525	475	422	60	16×φ41	680	415	2004	430	937	400	ZD250	1570
400	950	670	585	525	474	66	16×φ48	765	560	2040	430	937	400	ZD250	2045
500	1150	800	705	640	576	70	20×φ54	920	565	2600	430	937	400	DZW400	2627

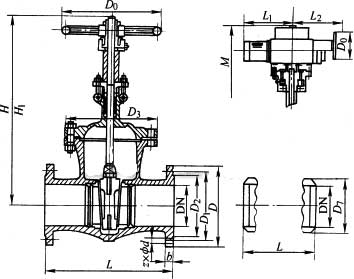

產品外形結構尺寸圖:

安裝注意事項及要點:

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置,手輪在頂部)。
3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力)。
4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5、如果閥門經常開關使用,每月到少潤滑一次。
6、安裝位置、高度、進出口方向符合設計要求，連接應牢固緊密。
7、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
8、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
9、閥門安裝前進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。
