產品概述

F643X氣動扇形眼鏡閥系列是工開閥門公司在F43CX型扇形眼鏡閥的基礎上，根據該閥的工作特性進行改進和***化設計而推出的一種新型的可以遠距離操作和自動控制的隔斷設備。
F643X氣動扇形眼鏡閥有氣動、液動、電動、電液動四種驅動方式并根據不同規格采用不同的結構形式，以適應用戶的能源條件、環境條件和工況條件的要求。
F643X氣動扇形眼鏡閥以其***越的性能為冶金、化工、環保等行業的有毒、有害、易燃氣體管路實現自動化控制提供了一種、可靠的隔斷設備。本閥連接尺寸符合GB2555-81PN2.5標準；檢測方法符合GB/T13927-92標準。

產品特點及工作原理

F643X氣動扇形眼鏡閥主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、汽缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開 汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更換方便、 使用壽命長等特點,本閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。

主要性能參數

F643X氣動扇形眼鏡閥主要性能參數

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
驅動源	壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
	-20-100		-20-200	-20-300
適用介質	煤氣等有毒、有害、易燃氣體
啟閉時間S	≤60
主要零部件材料	閥體、閘板為碳鋼；絲桿為合金鋼；螺母為錳銅合金、球墨鑄鐵；伸縮器為不銹鋼

產品外形連接尺寸

F643X氣動扇形眼鏡閥外形連接尺寸(mm)

DN	D	D1	b	n-φd	L
300	440	395	22	12-φ22	450
350	490	445	22	12-φ22	450
400	540	495	22	16-φ22	450
450	595	550	24	16-φ22	500
500	645	600	24	16-φ22	500
600	755	705	24	20-φ26	600
700	860	810	26	24-φ26	600
800	975	920	26	24-φ30	800
900	1075	1020	28	24-φ30	800
1000	1175	1120	30	28-φ30	800

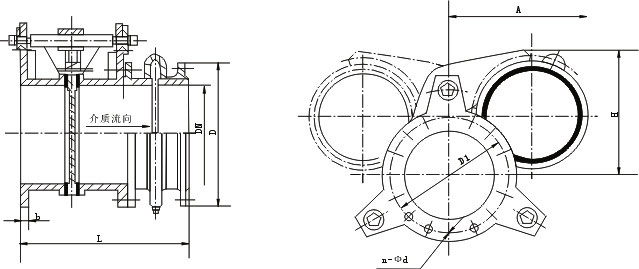

產品外形結構尺寸圖
