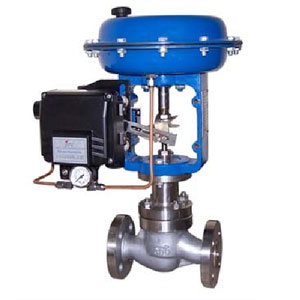

產品概述

ZJSP氣動薄膜單座調節閥采用頂部導向結構，配用多彈簧 執行機構或電動執行機構，流道呈 S 流線型。具有結構緊湊、 重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、 維護方便等***點，可用于苛刻的工作條件。特別適用于允許泄 露量小、閥前后壓差不大的場合。
本系列產品有常溫型、高溫型、低溫型、調節切斷型、 波紋管密封型、夾套保溫型等多種型式。產品公稱壓力等級 有 PN1.6、4.0、6.4、10.0；閥體口徑范圍 DN20-300，適用 流體溫度-196-+560℃范圍內多種檔次。泄露等級有Ⅳ級、Ⅴ 級、Ⅵ級。流量特性有直線、等百分比特性多種品種規格 可供選擇。
本系列調節閥采用模塊化設計，可采用不同組合、配用 各種附件。

主要技術參數

ZJSP氣動薄膜單座調節閥主要技術參數

閥體部分
閥體形式	直通鑄造球型閥
閥體材質	ZG230-450  ZG1Cr18Ni9
公稱通徑	DN20-DN300
公稱壓力	PN1.6  2.5  4.0  6.4  10.0MPa ANSI  150  300  600LB                                          JIS  10K  20K  30K  40K
連接形式	法蘭：FF  RF  RTJ等  螺紋：適用于 1”以下  焊接：SW  BW
結構長度	符合 IEC534
閥蓋型式	常溫型  高溫型  波紋管密封型  低溫型
填料	聚四氟乙烯  柔性石墨等
密封墊	金屬夾石墨密封墊  四氟乙烯墊等 閥內部件
閥芯型式	單座柱塞型
流量特性	線性  等百分比
內件材質	1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
執行機構
氣動	多彈簧式執行機構  單彈簧式執行機構
作用方式	氣開式  氣關式
電動	PSL系列  3810L系列

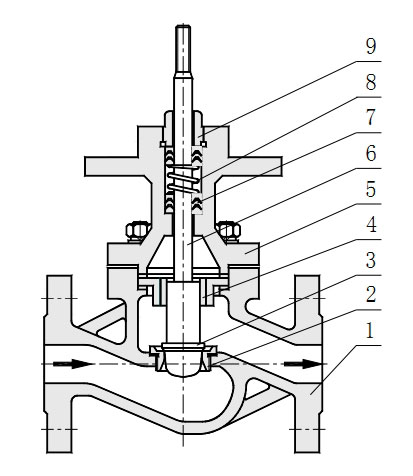

主要零件材料及內部結構

ZJSP氣動薄膜單座調節閥主要零件材料及內部結構

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

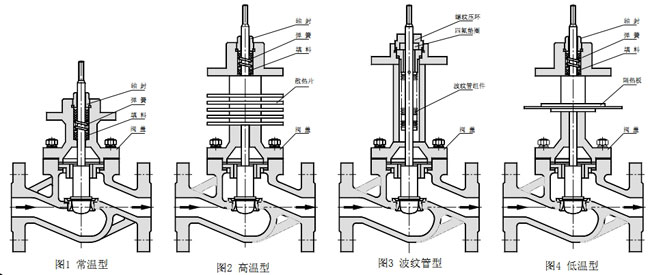

閥蓋型式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

規格與技術參數

ZJSP氣動薄膜單座調節閥規格與技術參數

公稱通徑 DN（mm）		20	25	32	40	50	65	80	100	125	150	200
額定流量系數 KV	直線	7.6	12.1	19.4	30.3	48.3	75.9	121	193.6	302.5	484	759
	等百分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693
執行機構型號	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
額定行程 L（mm）		16		25			40			60
膜片有效面積 Ae（cm2）		280		400			600			1000
公稱壓力 PN（MPa）		1.6  2.5  4.0  6.4  10.0
固有流量特性		直線  等百分比
固有可調比 R		50:01:00
信號范圍 Pr（KPa）		20-60、20-100、40-200、60-100、80-240
氣源壓力 Ps（MPa）		0.14、0.25、0.28、0.40

主要性能指標

ZJSP氣動薄膜單座調節閥主要性能指標

序號	項 目			標準型調節閥		散熱、低溫型調節閥
				不帶定位器	帶定位器	不帶定位器	帶定位器
1	基本誤差＜（%）			±5	±1	±15	±4
2	回差＜（%）			3	1	10	3
3	死區＜（%）			3	0.4	8	1
4	始終點偏差（%）	氣開	始點	±2.5	±1	±6	±2.5
			終點	±5		±15
		氣關	始點	±5		±15
			終點	±2.5		±6
5				±2.5	2.5	6	2.5

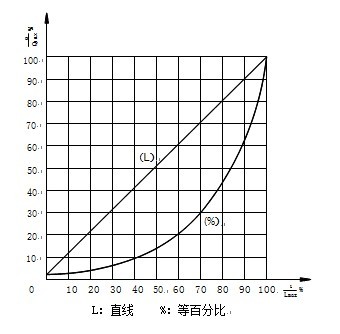

流量特性

固有流量特性對應行程下的相對流量數值 單位：(%)

ZJSP氣動薄膜單座調節閥流量特性

行程 流量特性	0	10	20	30	40	50	60	70	80	90	100
線性	2	11.8	21.6	31.4	41.2	51	61	40.5	80.6	90.7	100
等百分比	2	3	4.42	6.3	9.5	14.2	21.1	30.8	45.7	67.8	100

允許壓差

ZJSP氣動薄膜單座調節閥氣關式（正作用）金屬密封型允許壓差 單位（MPa）

執行機 構型號	彈簧范圍 （KPa）	氣源壓力 （MPa）	定位器 帶/否	閥座直徑 dn（mm）
				20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20—100	0.14	否	0.95	0.61
			帶	2.55	1.63
	40—200	0.25	帶	3.34	2.14
	80—240	0.4	帶	6.52	4.17
ZHA-23	20—100	0.14	否			0.49	0.32	0.2
			帶			1.31	0.84	0.54
	40—200	0.25	帶			1.72	1.1	0.71
	80—240	0.4	帶			3.36	2.15	1.37
ZHA-34	20—100	0.14	否						0.18	0.12	0.08
			帶						0.49	0.32	0.21
	40—200	0.25	帶						0.65	0.43	0.27
	80—240	0.4	帶						1.26	0.83	0.53
ZHA-45	20—100	0.14	否									0.09	0.06	0.03
			帶									0.23	0.16	0.09
	40—200	0.25	帶									0.3	0.21	0.12
	80—240	0.4	帶									0.58	0.4	0.22

ZJSP氣動薄膜單座調節閥氣關式（反作用）金屬密封型 單位（MPa）

執行機 構型號	彈簧范圍 (Kpa)	氣源壓力 （MPa）	定位器 帶/否	閥座直徑 dn（mm）
				20	25	32	40	50	65	80	100	125	150	200
ZHB-22	20—100	0.14	帶/否	0.95	0.61
	40—200	0.25	帶	2.55	1.63
	80—240	0.28	帶	5.73	3.67
ZHB-23	20—100	0.14	帶/否			0.49	0.32	0.2
	40—200	0.25	帶			1.31	0.84	0.54
	80—240	0.28	帶			2.95	1.89	1.21
ZHB-34	20—100	0.14	帶/否						0.18	0.12	0.08
	40—200	0.25	帶						0.49	0.32	0.21
	80—240	0.28	帶						1.11	0.73	0.47
ZHB-45	20—100	0.14	帶/否									0.09	0.06	0.03
	40—200	0.25	帶									0.23	0.16	0.09
	80—240	0.28	帶									0.52	0.36	0.2

允許壓差表的附注說明:填料材質為 PTFE； 介質的流向與閥芯關閉的方向相反； 金屬密封型泄露等級為Ⅳ級； 數值受公稱壓力、等級、溫度限制；波紋管密封型 P2≠0 時須重新核對；

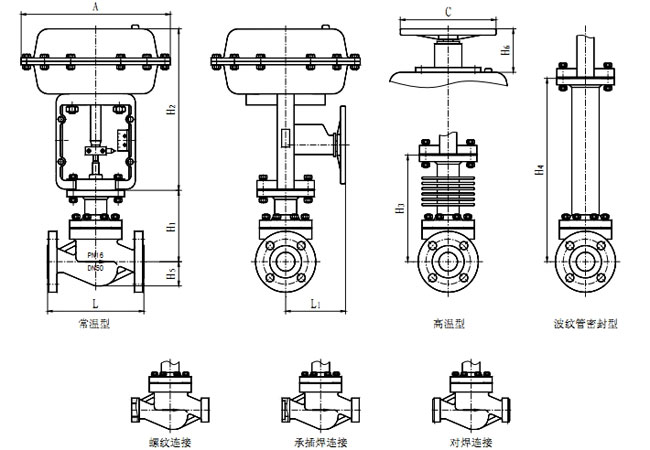

配氣動執行機構外形尺寸（常溫型、高溫型）

ZJSP氣動薄膜單座調節閥配氣動執行機構外形尺寸 單位

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200
結構長度 （L）	PN16/25	184	184	200	222	254	276	298	352	420	451	543
	PN40	184	184	200	222	254	276	317	368	400	473	568
	PN64、100	206	210	251	251	286	311	337	394	500	508	610
H1		128	128	152	152	160	205	205	208	273	333	364
H2		298	298	298	298	298	380	380	380	510	510	510
H3		208	208	224	228	228	334	334	342	408	453	482
H4		338	338	402	402	405	627	628	635	698	702	728
H5		53	58	68	73	80	90	98	108	123	140	168
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
壓力等級		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構		ZHB-22			ZHB-23		ZHB-34			ZHB-45

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。

產品外形結構尺寸圖
