產品概述

ZJSF(H)氣動薄膜三通分（合）流調節閥采用雙閥芯上下導 向結構，配用氣動執行機構或者電動執行機構機構，閥體為三 通結構，即一進兩出（分流型），兩進一出（合流型），從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的 使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損 失小、閥容量大、流量特性精確和維修方便等***點。可用于各 種不同的工作條件，特別適用于石油工業熱交換器的溫度控制 系統和其他的各行業的自動化控制系統。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、波 紋管密封型等多種型式。產品公稱壓力等級有 PN1.6、4.0 6.4； 閥體口徑范圍 DN20-DN300；適用流體溫度-150℃-+560℃范圍 內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有 直線、等百分比。多種規格可供選擇。 本系列調節閥采用模塊化設計，可采用不同組合、配用 各種附件。

主要技術參數

ZJSF(H)氣動薄膜三通分（合）流調節閥主要技術參數

本體部分
閥體形式	三通鑄造球型閥
閥體材質	ZG230-450  ZG1Cr18Ni9
公稱通徑	DN20-DN300
公稱壓力	PN1.6  2.5  4.0  6.4  10.0MPa ANSI  150  300  600LB JIS  10K  20K  30K  40K
連接形式	法蘭：FF RF RTJ 等 焊接：SW  BW
結構長度	符合 IEC534
閥蓋型式	常溫型 高溫型 波紋管密封型 低溫型
填料	聚四氟乙烯 柔性石墨等
密封墊	金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
閥芯型式	雙閥芯上下導向型
流量特性	線性 等百分比
內件材質	1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
執行機構
電動	PSL系列 3810L系列

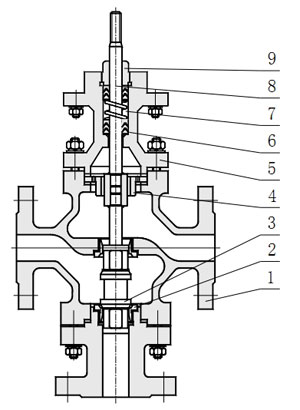

主要零件材料及內部結構

ZJSF(H)氣動薄膜三通分（合）流調節閥主要零件材料及內部結構

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

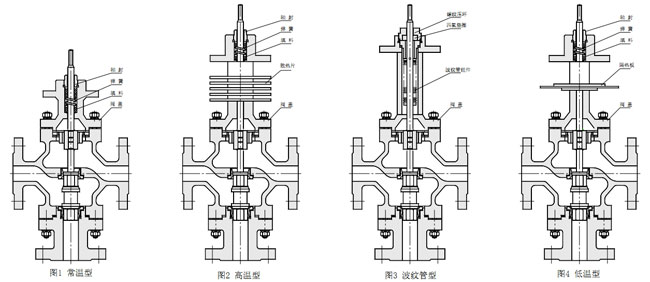

閥蓋型式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

氣動三通調節閥規格與技術參數

ZJSF(H)氣動薄膜三通分（合）流調節閥規格與技術參數

公稱通徑 DN（mm）		20	25	32	40	50		65		80		100		125		150		200
額定流量 系數 KV	合流	6.3	8.5	13	21	34		53		85		135		210		340		535
	分流									85		135		210		340		535
額定行程 L（mm）		16		25				40						60
膜片有效面積 Ae（cm2）		280		400				600						1000
公稱壓力 PN（MPa）		1.6  2.5  4.0  6.4  10.0
固有流量特性		直線 等百分比
固有可調比 R		30:01:00
信號范圍 Pr（Kpa）		20-100、40-200、60-100、80-240
氣源壓力 Ps（Mpa）		0.14、0.25、0.28、0.40
允許壓差△P（MPa）		0.93	0.86	0.75	0.48		0.31		0.27		0.18		0.11		0.12		0.09	0.05

氣動調節閥主要性能指標

ZJSF(H)氣動薄膜三通分（合）流調節閥主要性能指標

序號	項 目		性能指標
			不帶定位器	帶定位器
1	基本誤差＜（%）		±5	±1
2	回差＜（%）		3	1
3	死區＜（%）		3	0.4
4	始終點偏差 ＜（%）	始點（%）	±5
		終點（%）	±2.5	±1
5	額定行程偏差（%）		2.5
6	允許泄露量（1/h）		10-3×閥額定容量
7	額定流量系數偏差（%）		±10
8	固有流量特性		符合 IEC534-1 和 GB/T13927-2000 中歸動的斜率偏差要求

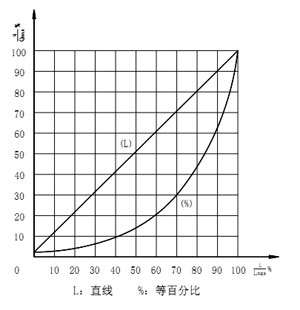

流量特性

ZJSF(H)氣動薄膜三通分（合）流調節閥固有流量特性對行程下的相對流量數值 單位：(%)

行程 流量特性	0	10	20	30	40	50	60	70	80	90	100
線性	2	11.8	21.6	31.4	41.2	51	61	40.5	80.6	90.7	100
等百分比	2	3	4.42	6.3	9.5	14.2	21.1	30.8	45.7	67.8	100

允許壓差表的附注說明

● 填料材質為 PTFE；
● 介質的流向與閥芯關閉的方向相反；
● 金屬密封型泄露等級為Ⅳ級；
● 數值受公稱壓力、溫度表限制；
● 波紋管密封型 P2≠0 時需重新核對；

特殊要求

● 特殊檢驗；
● 完全去油、去水處理；
● 禁銅處理；
● 特殊接口、配管；
● 真空條件下使用；
● 指定涂層顏色；
● 特殊介質（氧氣、氫氣、氯氣）；

配氣動執行機構外形尺寸（常溫型、高溫型）

ZJSF(H)氣動薄膜三通分（合）流調節閥外形尺寸（常溫型、高溫型）單位

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200
結構長度 （L）	PN16/25	180	185	200	220	250	275	305	350	410	450	550
	PN40	185	190	210	230	255	285	310	355	425	460	560
	PN64	190	200	220	240	265	295	320	370	400	475	570
H1		155	155	175	180	200	235	250	260	330	350	420
H2		298	298	298	298	298	380	380	380	510	510	510
H3		235	235	247	256	268	364	384	394	465	470	540
H4		365	365	425	420	445	660	680	690	748	740	780
H5		140	140	150	160	180	200	222	230	270	280	306
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
壓力等級		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構		ZHB-22			ZHB-23		ZHB-34			ZHB-45

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。

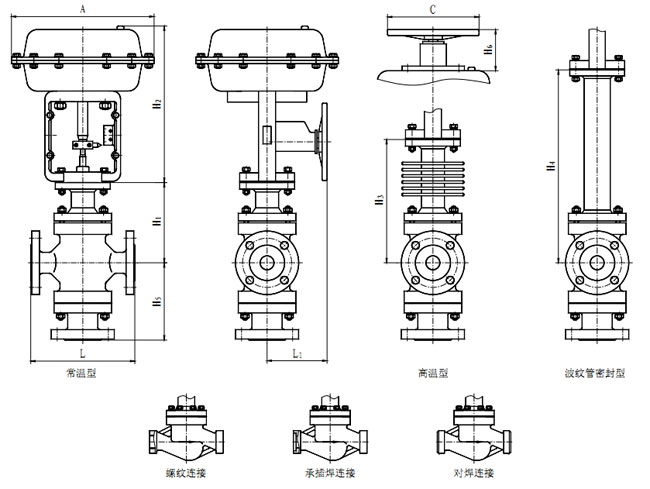

產品外形結構尺寸圖
