產品概述

HTM氣動三通合流調節閥通常使用在熱交換器上，調節流體的溫度，具有調節精度高，調節性能好的特點 。氣動三通合流調節閥是把兩股進口流體合成一股出口流體和流。
公稱通徑和壓差較小時， 合流閥可以用于分流場合，但公稱通徑大于80mm和壓差較大場合，還是使用分流閥合適。
本產品符合GB/T4213-92。

技術參數和性能

HTM氣動三通合流調節閥技術參數和性能

公稱通徑		合流閥	25	40	50	65	80	100	125	150
閥體型式		三通鑄造球型閥
公稱通徑		合流閥：25、40、50、65、80、100、125、150mm
公稱壓力		ANSI 150、300；JIS10、20K；PN1.6、4.0
連接型式	法蘭連接	FF、RJ
	法蘭標準	JISB2201-1984、ANSIB16.5-1981、JB79-59等
	焊接標準	嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
材料		鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG316L）等
上閥蓋	常溫型	0～+200℃
	伸長I型	200～+425℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式		V型缺口閥芯

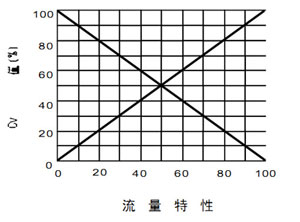

流量特性		線性特性(L)
閥芯材料		不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、 不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行器技術參數

HTM氣動三通合流調節閥執行器技術參數

執行器型式	HA多彈簧薄膜執行機構
膜片材料	丁腈橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa
供氣壓力	140~400KPa
氣源接口	RC1/4"
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

HTM氣動三通合流調節閥主要性能指標

泄漏量	金屬閥座	小于閥額定容量的0. 1%，符合ANSIB16.104-1976Ⅳ級
回差	帶定位器	小于全行程的1%
	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		25：1

Cv值和行程

HTM氣動三通合流調節閥Cv值和行程

公稱通徑	25		40	50	65	80	100	125	150
閥座直徑	20	20	40	50	65	80	100	125	150
額定Cv值	6.3	10	23 40		63	90 100		250	360
額定行程	14.3		25		38			50
