產品概述

HTD氣動三通分流調節閥通常使用在熱交換器上，調節流體的溫度，具有調節精度高，調節性能好的特點 。氣動三通分流調節閥是把一股進口流體分成兩股出口流體分流，
公稱通徑和壓差較小時， 合流閥可以用于分流場合，但公稱通徑大于80mm和壓差較大場合，還是使用分流閥合適。
本產品符合GB/T4213-92。

技術參數和性能

HTD氣動三通分流調節閥技術參數和性能

公稱通徑		80	100	125	150
閥體型式		三通鑄造球型閥
公稱通徑		分流閥：80、100、125、150mm
公稱壓力		ANSI 150、300；JIS10、20K；PN1.6、4.0
連接型式	法蘭連接	FF、RJ
	法蘭標準	JISB2201-1984、ANSIB16.5-1981、JB79-59等
	焊接標準	嵌接焊SW(40~50mm) 對接焊BW(65~200mm)
材料		鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG316L）等
上閥蓋	常溫型	0～+200℃
	伸長I型	200～+425℃
壓蓋型式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥芯形式		V型缺口閥芯

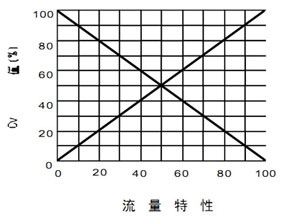

流量特性		線性特性(L)
閥芯材料		不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、 不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行器技術參數

HTD氣動三通分流調節閥執行器技術參數

執行器型式	HA多彈簧薄膜執行機構
膜片材料	丁腈橡膠夾尼龍布
彈簧范圍	20~100、80~240KPa
供氣壓力	140~400KPa
氣源接口	RC1/4"
環境溫度	-30~+70℃
作用形式	氣-關式或氣-開式
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

主要性能指標

HTD氣動三通分流調節閥主要性能指標

泄漏量	金屬閥座	小于閥額定容量的0. 1%，符合ANSIB16.104-1976Ⅳ級
回差	帶定位器	小于全行程的1%
	不帶定位器	小于全行程的3%
基本誤差	帶定位器	小于全行程的±1%
	不帶定位器	小于全行程的±5%
	—	注：采用標準的V型聚四氟乙烯填料
可調范圍		25：1

Cv值和行程

HTD氣動三通分流調節閥Cv值和行程

公稱通徑	80	100	125	150
閥座直徑	80	100	125	150
額定Cv值	70	130	200	270
額定行程	38		50
