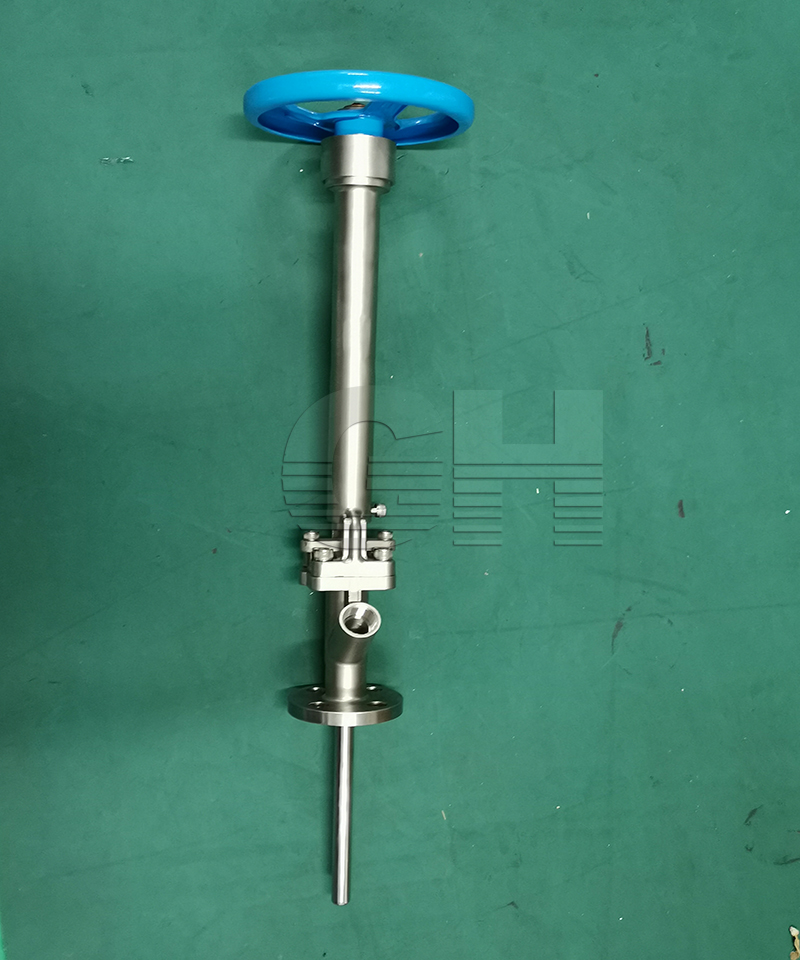

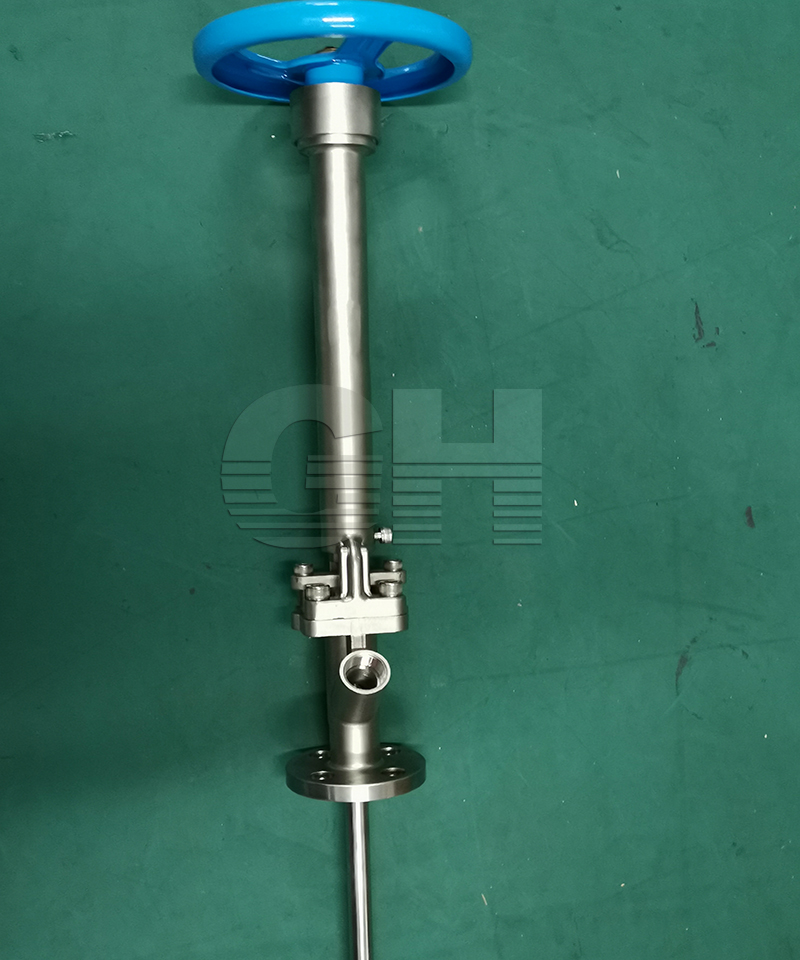

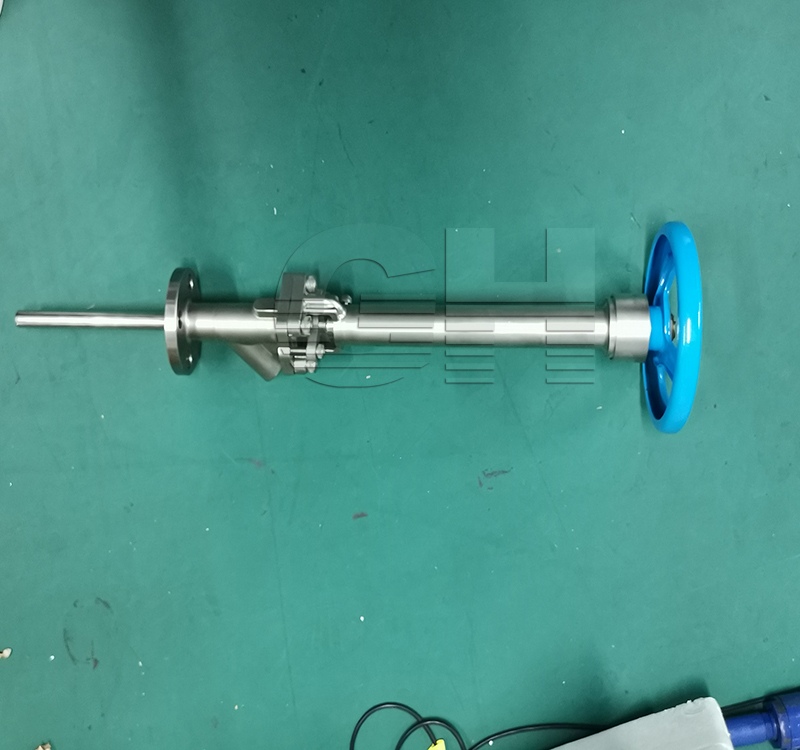

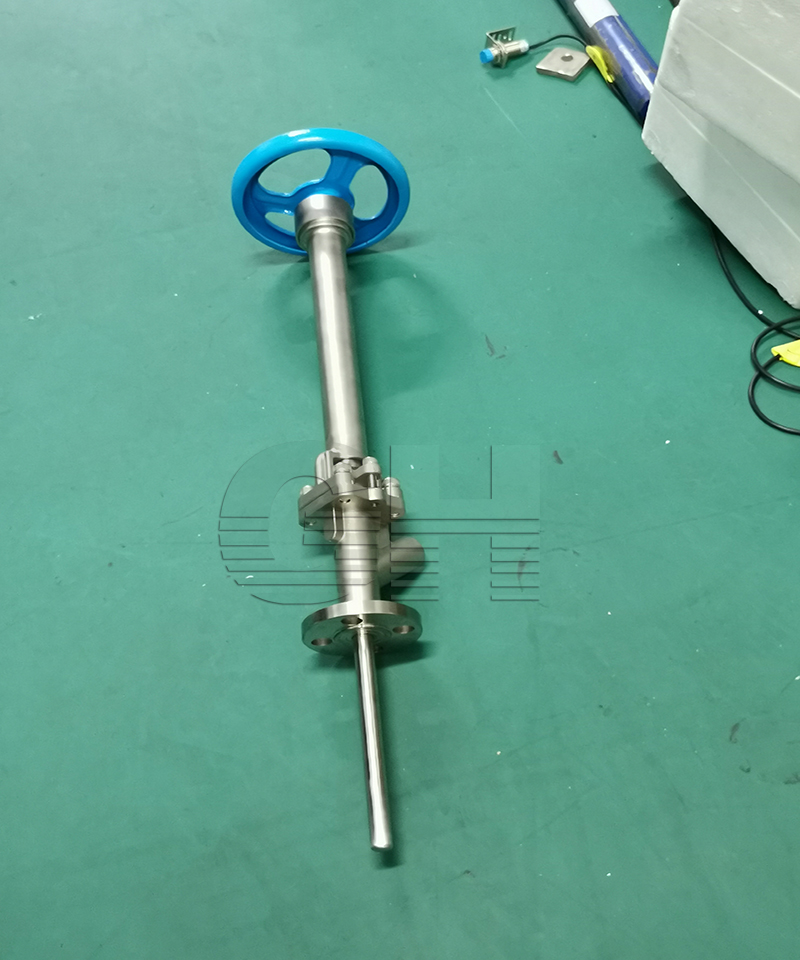

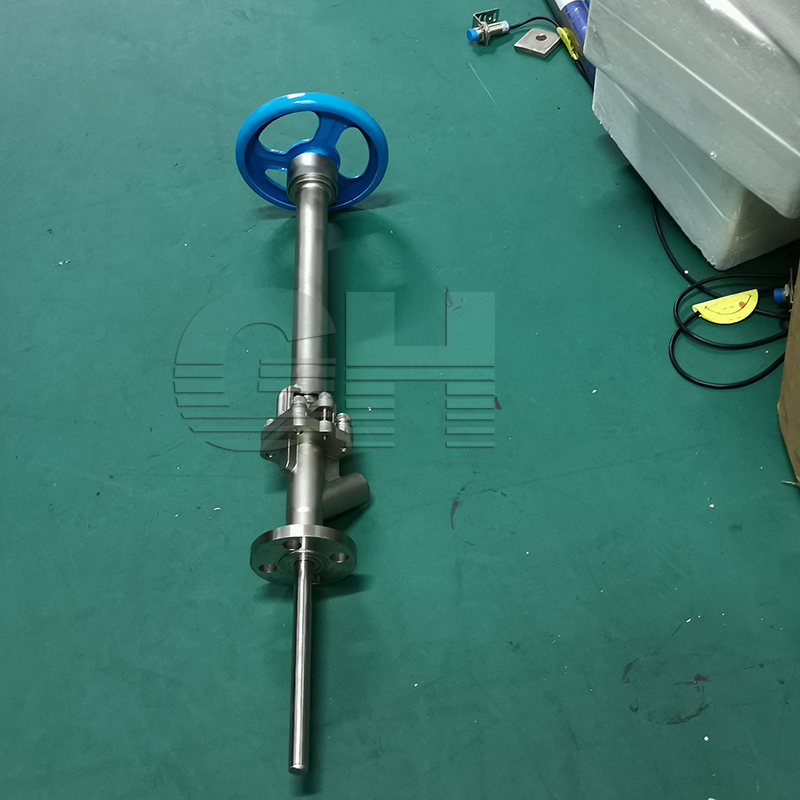

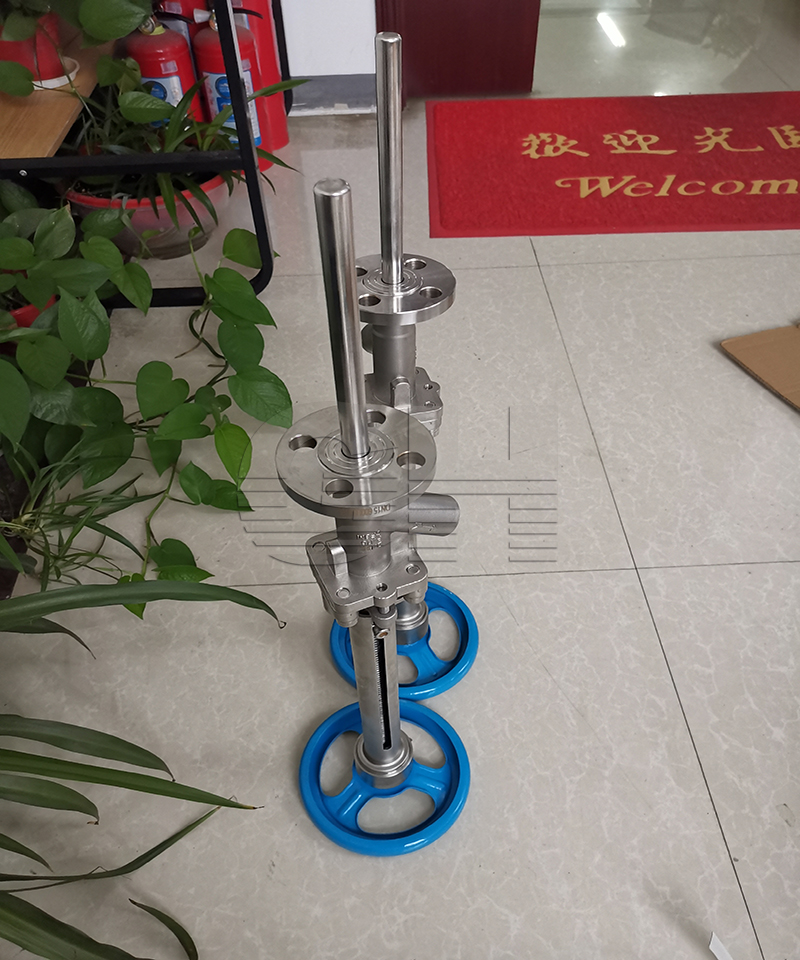

HG5-89柱塞式放料閥 柱塞式取樣閥 不銹鋼手動法蘭放料閥
更新日期：2022-03-10
免費詢價
24小時免費咨詢電話021-80392609
- 產品詳情
| 加工定制 : | 是 | *** : | 滬工恒 |
| 型號 : | HG5-89 | 材質 : | 不銹鋼 |
| 連接形式 : | 法蘭 | 適用介質 : | 物料 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 閥桿 |
| 形態 : | 柱塞式 | 工作溫度 : | 常溫 |
| 類型(通道位置) : | 直通式 |
產品詳情
Product details
一、簡介：Product details
HG5-89柱塞式放料閥用于框式錨式攪拌器的反應釜放料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。
二、產品特點：
1、閥體內腔裝有耐沖刷、耐腐蝕的密封圈。
3、密封面采用線密封，保證密封的可靠性，并可防止結疤。
2、閥瓣密封根據需要時封面均堆焊接有硬質合金，具有高耐磨、耐腐蝕的功能。
3、各種操作方式，例如，手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動、液動，齒輪等。
三、工作原理：
HG5-89柱塞式放料閥工作原理為下降工作方式的柱塞，用于對反應器，各種容器以及管線施放放料和無死區關斷操作。對于需要閥門全排量工作的系統，柱塞閥比之放料閥更適用。由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，柱塞閥可應用于漿體工藝介質。設計多樣化，可與各種容器的出口對接。管線取樣和放料。低溫應用配備、石墨徑向密封，高溫應用采取金屬密封。
四、零部件材料：
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
| 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 墊片 | 304 PTFE | 304L PTFE | 316 PTFE | 316L PTFE | 石墨 304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
五、主要外形連接尺寸：
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 100 | 65 |
| 50 | 165 | 125 | 180 | 145 | 85 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 195 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 195 | 135 |
| 125 | 245 | 210 | 280 | 245 | 180 | 145 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 | 355 | / | / |
聲明：本文中所有文字、數據、圖片均只適用于參考，HG5-89柱塞式放料閥 柱塞式取樣閥 不銹鋼手動法蘭放料閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
