Z440H、Z440Y型PN16～PN63鋼制直齒圓柱齒輪傳動楔式閘閥更新日期：2013-09-27

主要性能參數

Z440H、Z440Y型PN16～PN63鋼制直齒圓柱齒輪傳動楔式閘閥主要性能參數
型號	PN	工作壓力 (Mpa)	適用溫度（℃）	適用介質	材料
					閥體、閥蓋、閘板	閘桿	密封面	填料
Z440H-16C	16	1.6	≤425	水、蒸汽、油品	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z440H-25	25	2.5
Z440H-40	40	4.0
Z440H-63	63	6.3
Z440Y-16C	16	1.6					堆焊硬質合金
Z440Y-25	25	2.5
Z440Y-40	40	4.0
Z440Y-63	63	6.3
Z440Y-16I	16	1.6	≤550	蒸汽、油品	鉻鉬合金鋼	鉻鉬合金鋼	堆焊硬質合金	柔性石墨
Z440Y-25I	25	2.5
Z440Y-40I	40	4.0
Z440Y-63I	63	6.3

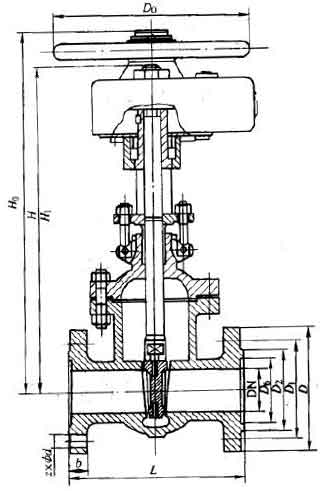

主要外形及結構尺寸

Z440H、Z440Y型PN16鋼制直齒圓柱齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
300	500	460	410	375	30	12×Φ25	1513	450	710
350	550	520	470	435	34	16×Φ25	1702	450	815
400	600	580	525	485	36	16×Φ30	1800	500	946
500	700	705	650	608	44	20×Φ34	2010	500	1280

Z440H、Z440Y型PN25鋼制直齒圓柱齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	z×Φd	H	D0	重量/kg
300	500	485	430	390	40	16×Φ30	1513	450	740
350	550	550	490	448	44	16×Φ34	1702	450	850
400	600	610	550	505	48	16×Φ34	1800	500	960
500	700	730	660	610	52	20×Φ41	2010	500	1300

Z440H、Z440Y型PN40鋼制直齒圓柱齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	b	z×Φd	H0	H	H1	D0	重量/kg
300	750	510	450	408	46	16×Φ34	1234	1175	1475	450	608
350	850	570	510	465	52	16×Φ34	1377	1322	1678	500	870
400	950	655	585	535	58	16×Φ41	1552	1900	1900	560	1318

Z440H、Z440Y型PN63鋼制直齒圓柱齒輪傳動楔式閘閥主要外形及結構尺寸
DN	L	D	D1	D2	D6	b	z×Φd	H0	H	H1	D0	重量/kg
300	750	530	460	412	364	54	16×Φ41	1308	1220	1540	500	622
350	850	595	525	475	422	60	16×Φ41	﹣	1469	1850	560	945
400	950	670	585	525	474	66	16×Φ48	1785	1640	2080	640	1727
500	1150	800	705		576	70	20×Φ54	﹣	1975	2510	720	2514

Z440H、Z440Y型PN16～PN63鋼制直齒圓柱齒輪傳動楔式閘閥

注：本公司是上海閥門生產廠家，生產的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中閘閥分為,電動閘閥,氣動閘閥,手動閘閥,刀閘閥,法蘭閘閥,平板閘閥,不銹鋼閘閥,軟密封閘閥,硬密封閘閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
