主要性能參數

Z41Y型150（Lb)～600(Lb)法蘭閘閥主要性能參數

型號	壓力級 (Lb)	適用介質	適用溫度 （℃）	材料
				閥體、閥蓋	閥桿	閥板	填料、墊圈
Z41Y-150(Lb)～600(Lb)	150～600	水、蒸汽、油品等	≤425	WCB	2Cr13	WCB	V形聚四氟乙烯、 柔性石墨、柔性 石墨纏繞墊、 聚四氟乙烯片
Z41Y-150(Lb)P～600(Lb)P	150～600	硝酸等腐蝕性介質	≤125	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	ZG1Cr18Ni9Ti

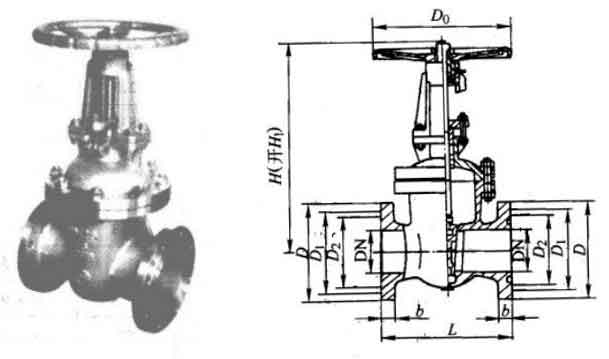

主要外形及尺寸

Z41Y-150（Lb)型法蘭閘閥主要外形及尺寸(mm)

DN/in	L	H	D	D1	D2	b	z×Φd	D0
2	178	409	152	120.5	92	19.1	4×Φ19	200
3	203	570	190	152.5	127	23.9	4×Φ19	250
4	229	590	229	190.5	157	23.9	8×Φ19	250
6	267	630	279	241.5	216	25.4	8×Φ22	300
8	292	690	343	298.5	270	28.5	8×Φ22	350
10	330	1158	406	362	324	30.2	12×Φ25	400
12	356	1378	483	432	381	31.8	12×Φ25	450
14	381	1543	533	467.5	413	35	12×Φ29	500
16	406	1738	597	539.5	470	36.6	16×Φ29	600
18	432	1959	635	578	533	39.7	16×Φ32	600
20	457	2214	698	635	584	42.9	20×Φ32	680
24	508	2599	813	749.5	692	47.7	20×Φ35	760
30	610	3183	985	914	857	74.5	28×Φ35	915
36	711	3737	1170	1086	1022	90.5	32×Φ41	915

Z41Y-300（Lb)型法蘭閘閥主要外形及尺寸(mm)

DN/in	L	H	D	D1	D2	b	z×Φd	D0
2	216	424	165	127	92	22.3	8×Φ19	200
3	283	535	210	168	127	28.5	8×Φ22	250
4	305	615	254	200	157	31.8	8×Φ22	250
6	403	795	318	270	216	39.6	12×Φ22	350
8	419	1012	381	330	270	41.3	12×Φ25	400
10	457	1231	444	387.5	324	47.7	16×Φ29	450
12	502	1450	521	451	381	50.8	16×Φ32	500
14	762	1645	584	514.5	413	57	20×Φ32	600
16	838	1814	648	571.5	470	57.2	20×Φ35	600
18	914	1943	711	628.5	533	60.4	24×Φ35	680
20	991	2154	775	686	584	63.5	24×Φ35	760
24	1143	2553	914	813	692	69.9	24×Φ41	915

Z41Y-600（Lb)型法蘭閘閥主要外形及尺寸(mm)

DN/in	L	H	D	D1	D2	b	z×Φd	D0
2	292	458	165	127	92	25.4	8×Φ19	250
3	356	570	210	168	127	31.8	8×Φ22	250
4	432	690	273	216	157	38.1	8×Φ25	350
6	559	910	356	292	216	47.7	12×Φ39	450
8	600	1064	419	349	270	55.6	12×Φ32	500
10	787	1257	508	432	324	63.5	16×Φ35	600
12	838	1468	559	489	381	66.7	20×Φ35	680
14	889	1623	603	527	413	69.9	20×Φ38	760
16	991	1816	686	603	470	76.2	20×Φ41	760
18	1092	2100	743	654	533	82.6	24×Φ45	915
20	1194	2250	813	724	584	88.9	24×Φ45	950
24	1397	2730	940	838	692	102	24×Φ51	1000
