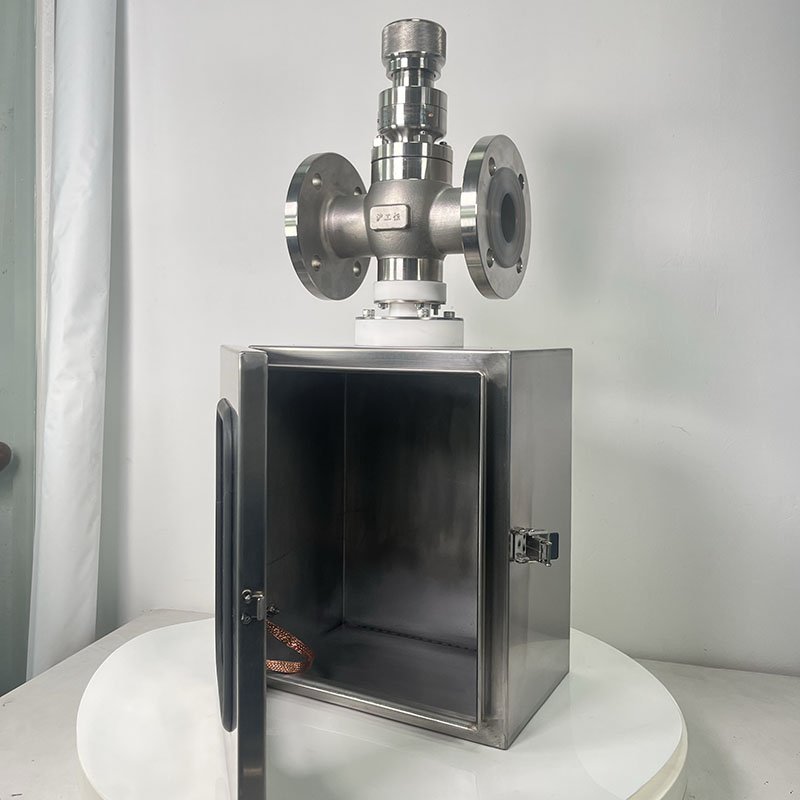

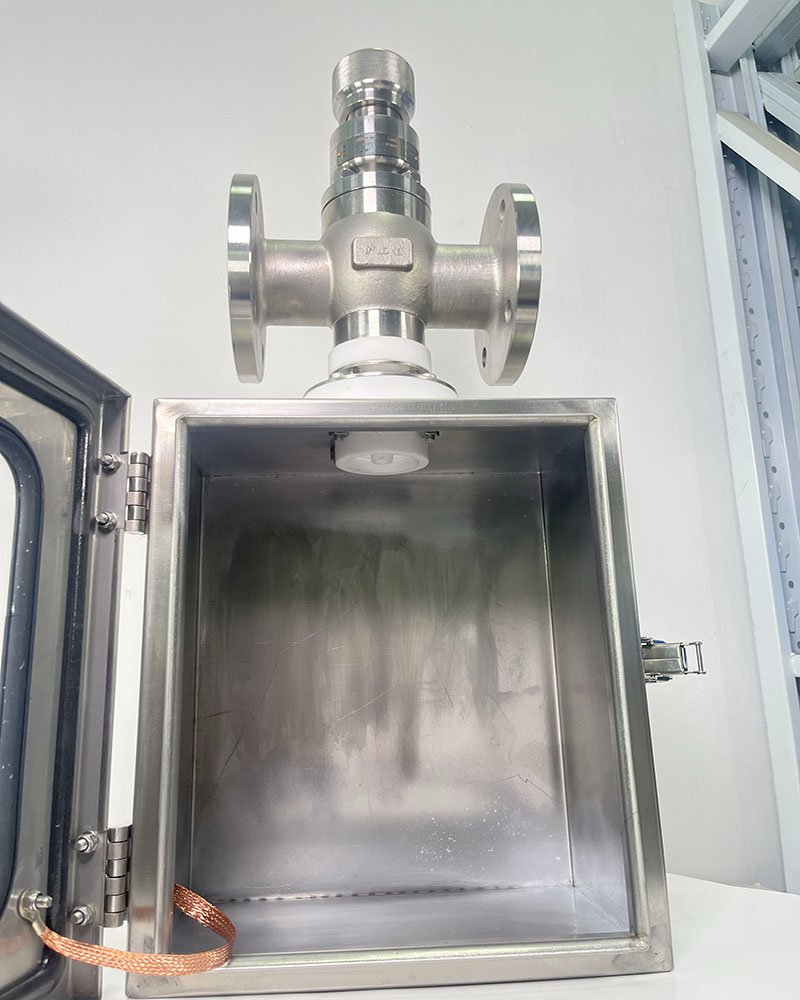

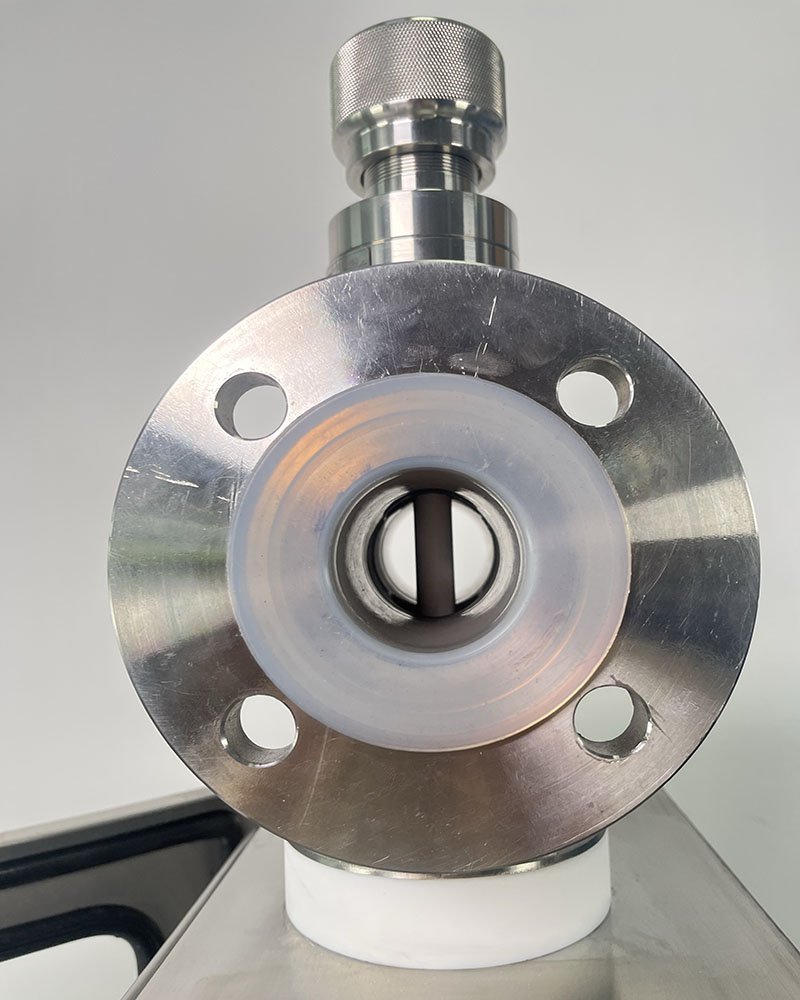

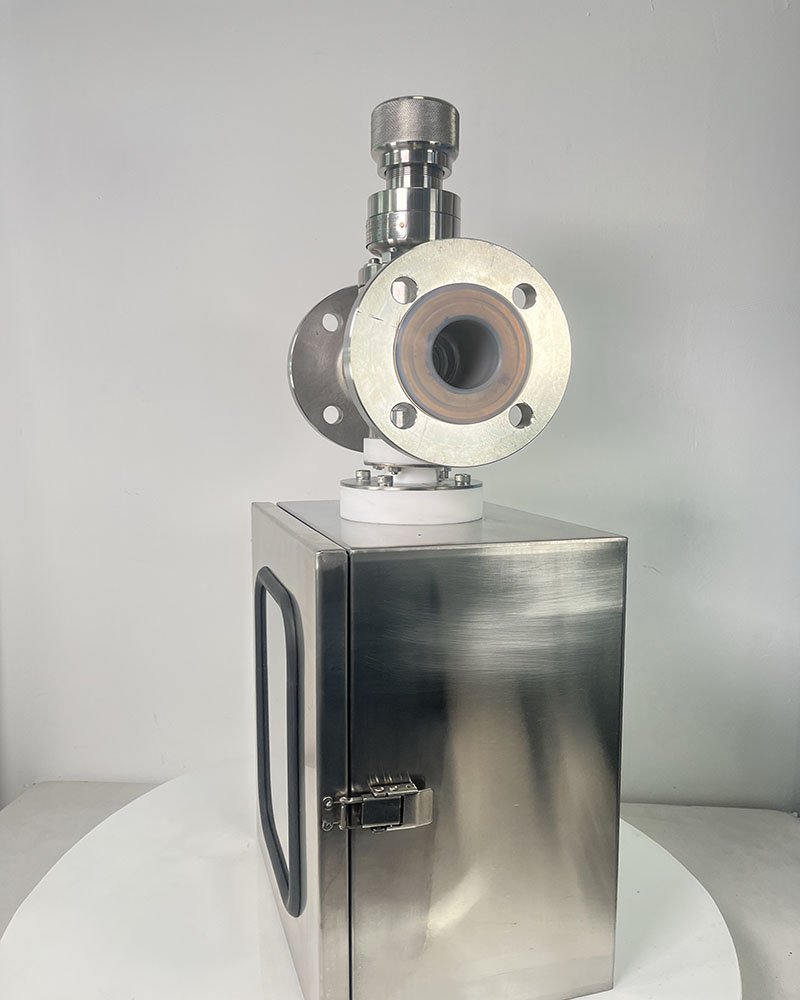

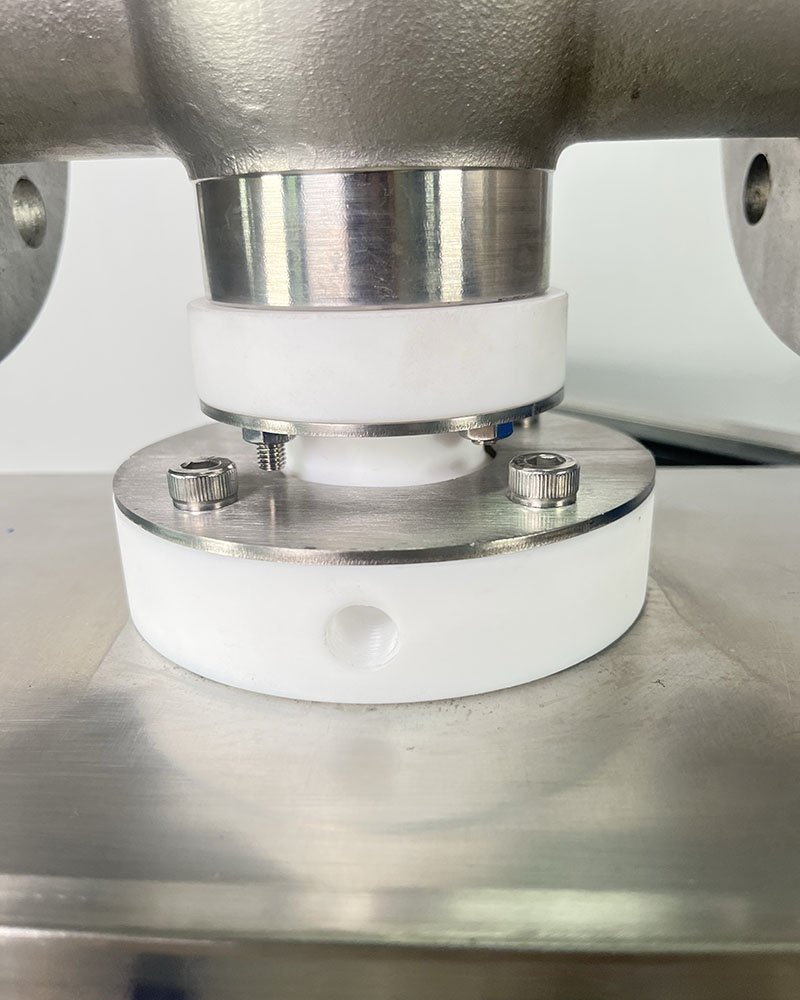

不銹鋼在線襯氟取樣閥-帶安全箱
概述 不銹鋼在線襯氟取樣閥-帶安全箱采用全襯氟設計，可以在腐蝕性工況的取樣，解決特材造價高的問題，不銹鋼在線襯氟取樣閥-帶安全箱 主要有襯氟閥體、襯氟閥芯、襯氟閥桿、閥座、氣動執行機構、取樣瓶組成，取樣瓶為可拆卸設計，試樣進入取樣瓶內，可將取...
- 產品詳情
概述
不銹鋼在線襯氟取樣閥-帶安全箱采用全襯氟設計，可以在腐蝕性工況的取樣，解決特材造價高的問題，不銹鋼在線襯氟取樣閥-帶安全箱主要有襯氟閥體、襯氟閥芯、襯氟閥桿、閥座、氣動執行機構、取樣瓶組成，取樣瓶為可拆卸設計，試樣進入取樣瓶內，可將取樣瓶密封，避免污染試樣，流道無流阻設計，不影響流量，閥桿通過手柄、電動執行機構、氣動執行機構旋轉帶動閥桿及閥芯使試樣進入閥芯內，通過旋轉閥芯180°實現試樣進入取樣瓶內，放樣的同時，閥芯將取樣口關閉，從而做到零泄漏及無壓取樣，不會因開關閥門對取樣瓶造成壓力沖擊，從而保證操作者的安全。取樣瓶可選透明和避光兩種，本取樣閥廣泛應用在制藥、化工、食品行業。
標準規格 STANDARD SPECIFICATION
| 公稱通徑 Body size | DN15~100 |
| 公稱壓力 Body ratings |
PN0.6~4.0Mpa ANSI Class 150,300 JIS 10K,30K |
| 取樣量 Sampling quantity | 20ml、30ml、40ml、80ML、100ML |
| 取樣容量 Sampling capacity | 80~1000ml |
| 安裝方式 Installation mode |
水平、Horizontal 垂直（訂做）Vertical (customized) |
| 尺寸標準 Dimension standard |
國標、美標、日標 GB, American standard, Japanese standard |
| 閥體材質 Body material |
不銹鋼 Stainless steel(304, 304L, 316, 316L)， 不銹鋼襯氟Stainless steel lined with fluorine（304+F46，306L+F46） 鈦、Ti |
| 閥座材質 Seat material |
聚四氟乙烯（F）、對位聚苯（PPL） PTFE, PPL |
| 控制方式 Control |
手動、氣動、電動 Switch type, Adjust type |
| 電動執行器形式 Electric actuator form |
普通型、防爆型、智能一體化 Standard type, Explosion-proof type, Intelligent integration |
| 電源電壓 Power supply voltage |
24V/110V /220V/380V交流電源或 24V/110V 直流電源 24V/110V/220V/380V AC or 24V/110V DC |
| 設計依據 Design Basis | GB 標準 Standard |
| 設計標準 Design standard | GB/12224-2005 ANSI B16.34 |
|
連接方式 Connection mode |
內螺紋、外螺紋、焊接、法蘭、卡箍 Internal thread, external thread, welding,flange, clamp |
|
試驗和檢驗 Test＆inspection |
GB/T13927-2008 |
Note: The structural length and connection size of series sampling valve can be designed and manufactured according to user requirements.、
