Q945F-16P電動粉料三通球閥更新日期：2020-04-10
| 名稱 : |
電動粉料三通球閥 |
型號 : | Q945F-16P |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | DN15-DN250 |
| 適用介質 : | 粉體、水液、氣體等 | 壓力環境 : | 常壓 |
| 工作溫度 : | 高溫 | 標準 : | 國標 |
| 流動方向 : | 雙向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 放料 |
| 類型(通道位置) : | 三通式 |
產品詳情

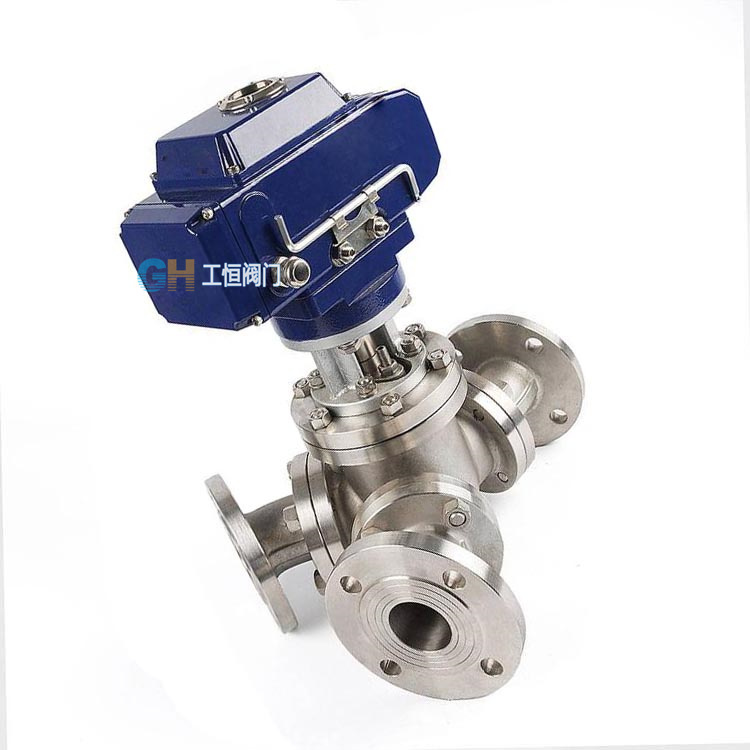

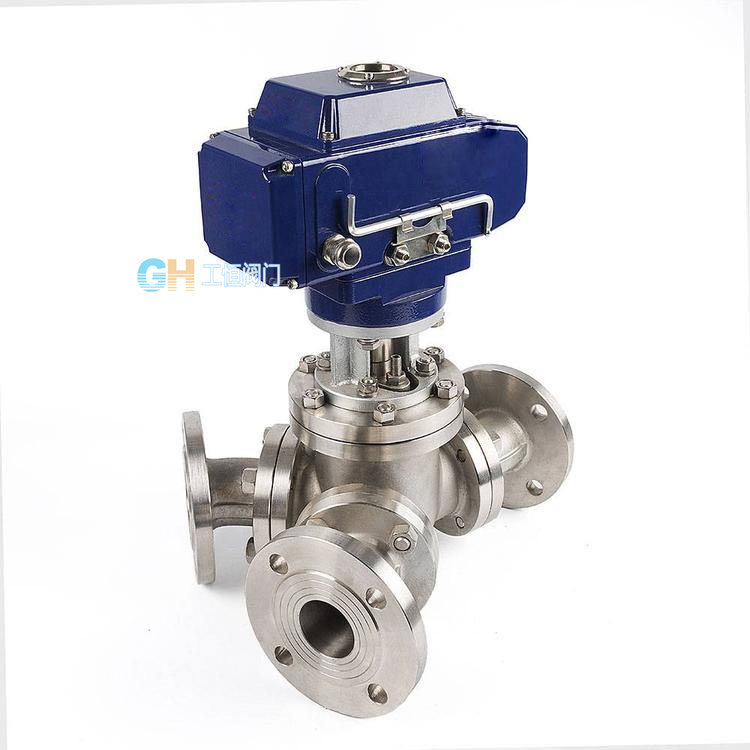

粉料電動Y型三通球閥，三通分料球閥簡介
電動三通Y型球閥有相互成135°二種閥體結構形式，Y型三通球閥流道平坦、流體阻力小，流通能力強。切換時介質無滯留，不會造成二次污染。配電動執行器、電動執行器實際自動化控制。
Y型三通球閥,鑄鋼材質電動三通分料閥技術參數
閥 體
公稱通徑：DN50-DN300
閥體材質：WCB、304、316
連接方式：法蘭式
壓力等級：PN1.6-4.0MPa
結構形式：Y型120度、Y型135度
閥內組件
閥座密封：PTFE：-30℃～180℃
PPL ：-30℃～250℃
硬密封：-30℃～450℃ 硬質合金：表面噴焊、氮化鎢
閥芯材質：304、316、316；硬密封球芯表面采用噴焊、氮化鎢
閥桿材質：304
適用介質：粉體、水液、氣體等
電動粉料三通球閥，電動Y型三通球閥性能
流道形成120度切換，流道平坦、阻力小、流通能力強
介質無滯留
軟密封溫度250度
硬密封溫度425度
泄漏量：零泄漏
回差：±2.5
電動粉料三通球閥、電動Y型三通球閥設計標準
設計制造：GB/T12238-2008
連接標準：B/T 79.1-1994
結構長度：GB/T12221-2005
壓力試驗：GB/T13927-2008
135度Y型三通球閥流向圖
