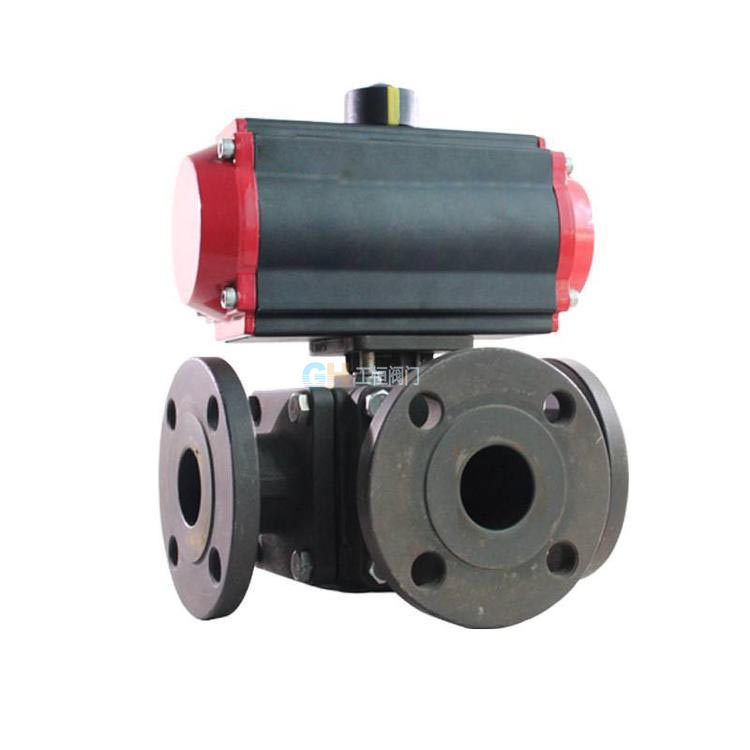

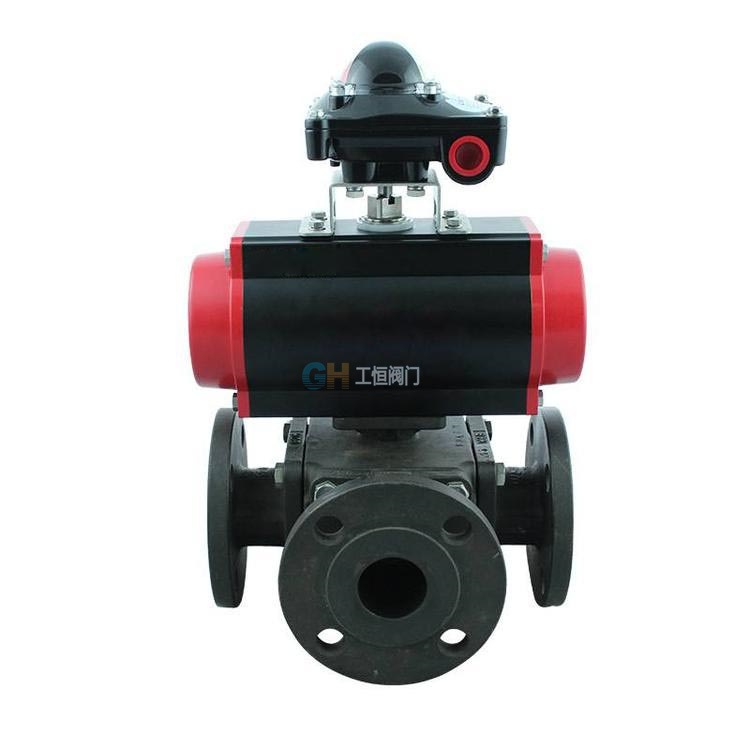

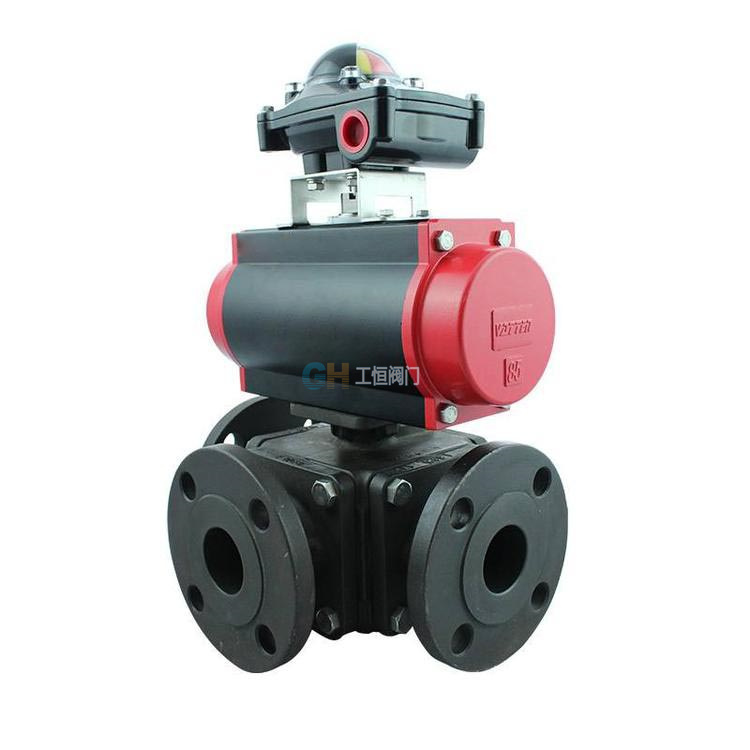

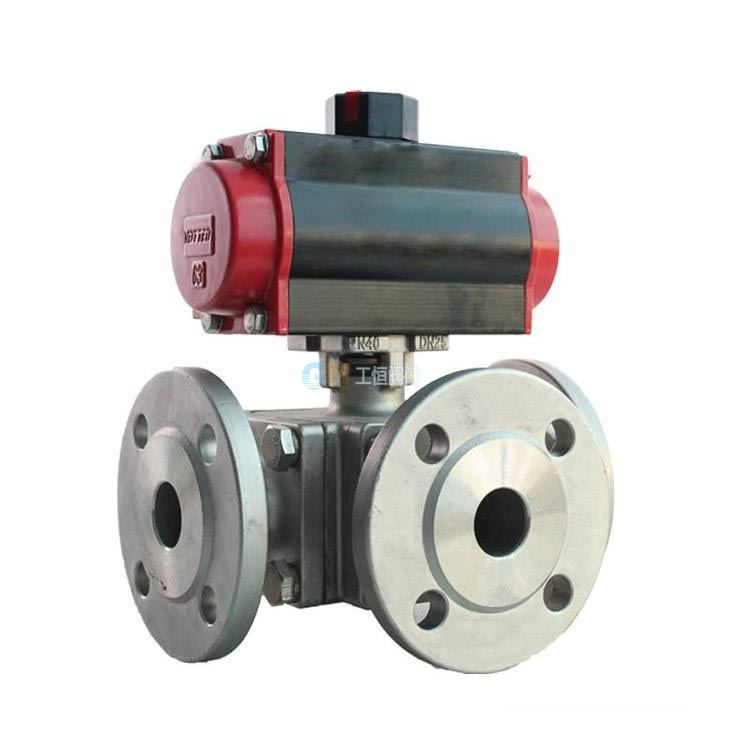

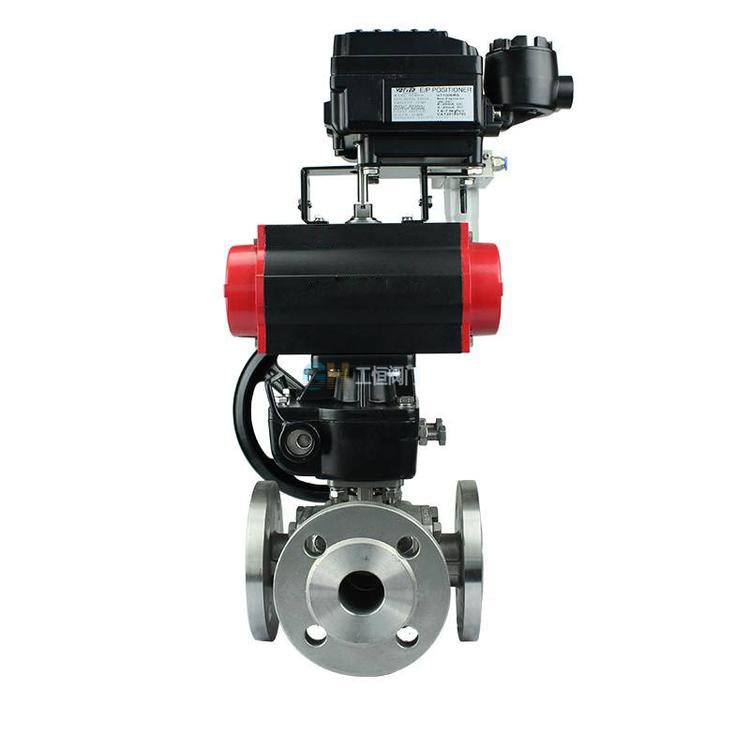

Q645F-16P氣動三通法蘭球閥更新日期：2020-04-10
| 名稱 : | 氣動三通法蘭球閥 | 型號 : | Q645F-16P |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 彈性球球閥 | 公稱通徑 : | DN40-300 |
| 適用介質 : | 水 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 雙向 |
| 驅動方式 : | 氣動 | 零部件及配件 : | 執行器 |
| 用途 : | 截止 | 類型(通道位置) : | 三通式 |
產品詳情
Q645F-16P氣動三通球閥四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
氣動不銹鋼三通球閥廠家，Q645F-16P氣動三通球閥設計特性:
■防火結構設計
■ISO 5211平臺設計便于安裝自動開關裝置
■閥桿與閥體之間防靜電裝置
■閥桿防爆出裝置設計
不銹鋼氣動三通球閥應用標準:
■設計與制造:GB/T12237, ANSI B16.34, API 608
■結構長度:GB/T12221，AE B16.10, JIS B2002
■法蘭尺寸 : GB/T9113，AE B16.5, JIS B2212/JIS B2214
■檢驗與試驗 :GB/T13927
■防火測試: API 607 4th 1993
■壁厚:AE B16.34
三通球閥選型參數：
公稱通徑：DN8-DN30
閥體材質：鑄鋼、304、316、316L
球體材質：304、316、316L
閥座材質：PTFE
連接方式：法蘭
壓力等級：PN10/PN16/PN25/PN40
溫度范圍：-20~+155℃
控制方式：手柄、渦輪、電動、氣動等
氣動執行器：雙作用、單作用（常閉、常開）
氣動附件 ：電磁閥、限位開關、電氣、手輪離合器、空氣過濾減壓閥
電動執行器：開關型帶無源信號、開關帶4-20mA反饋、智能調節式輸入輸出4-20mA
可 選：可選防爆型電動執行器；防爆等級：EX ⅡBT4 EX ⅡCT6
電 壓：AC220V AC110V AC380 DC12V DC24V DC110V
