PBQ940F/H-25C 電動閥門 鑄鋼雙向壓電動偏心半球閥 電動卸灰球更新日期：2020-03-07

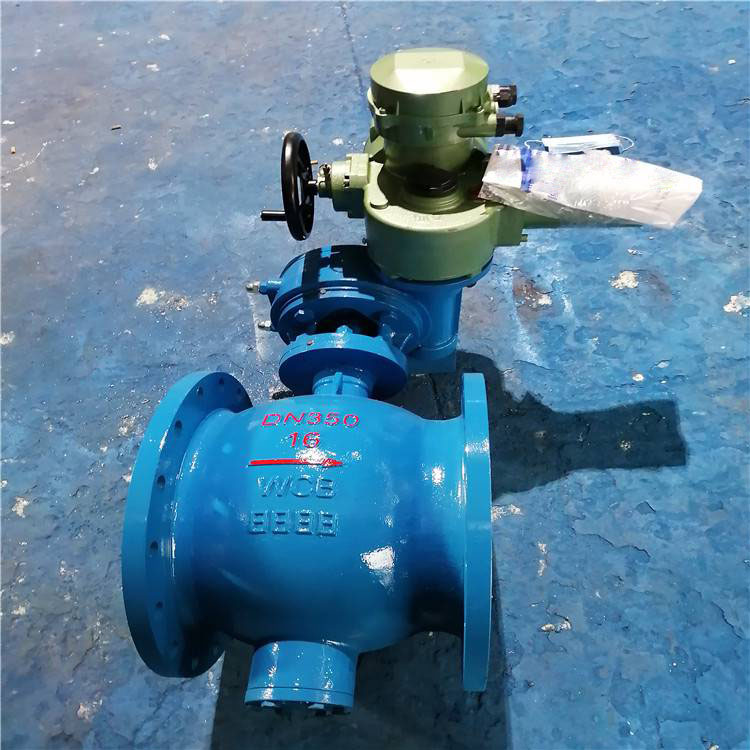

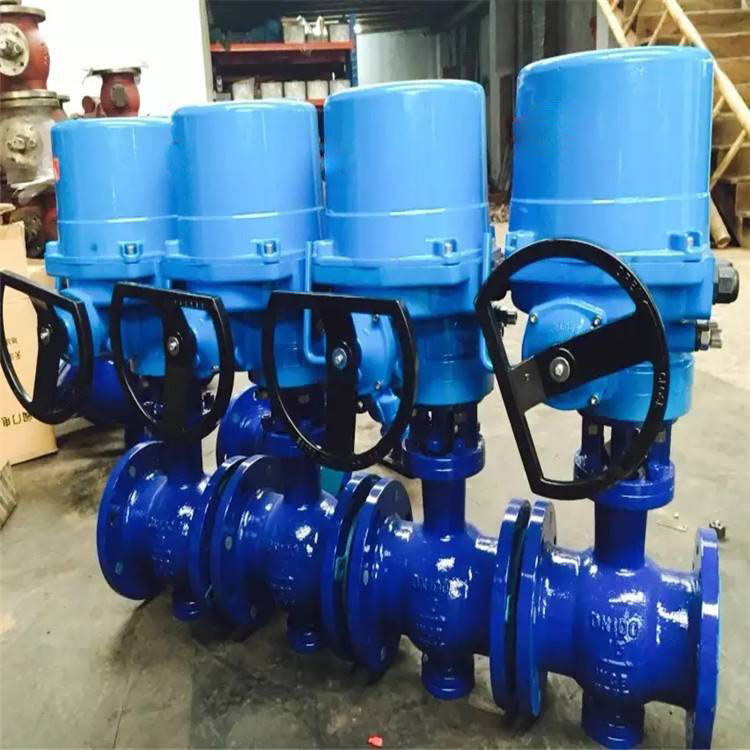

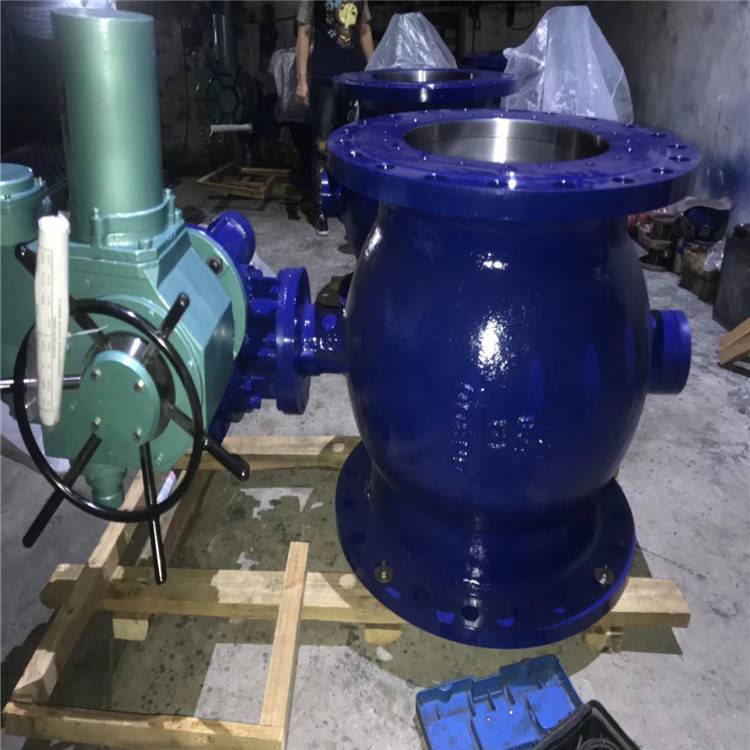

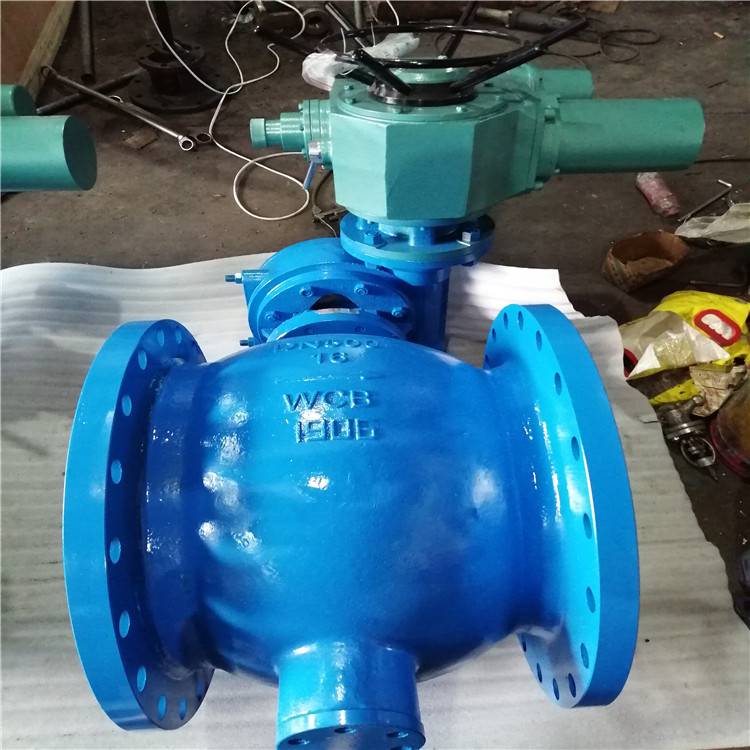

PBQ940F/H-25C DN1600 電動閥門 鑄鋼雙向壓電動偏心半球閥 電動卸灰球閥
電動偏心半球閥：用于電廠、水力除渣或氣態輸送管道的控制，偏心半球閥結構上采用偏心－楔緊原理。閥體和閥芯回轉（即閥桿軸線）與閥芯的密封球面的幾何偏置一個徑向尺寸，還與閥座密封面在閥體通道軸線上有個偏置尺寸，密封副為金屬－金屬外力作用下接觸，閥門依靠兩個偏心實現自鎖關閉，偏心的合理選配使得自鎖角小于摩擦角，自鎖角選的太小關閉容易，開啟特困難，角度選大了，雖然開啟力小，但關閉力矩迅猛增加，試驗臺的反復試驗，確定兩個搭配合理的偏心量至關重要，可靠的自鎖性能確保其密封嚴緊。
零件材料：
| 名稱 | 材質 |
| 閥體 | qt450、wcb、304 |
| 閥軸 | 2cr13、1cr13 |
| 閥瓣 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
| 閥座 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
| 軸承 | 鋁青銅、fz－1復合材料 |
| 填料 | 聚四氟乙烯、柔性石墨 |
性能參數：
| 公稱壓力（mpa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 公稱通徑（mm） | 40－1600 | 40－1600 | 40－1200 | 40－600 | 40－600 |
| 密封試驗壓力（mpa） | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
| 殼體試驗壓力（mpa） | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 適用溫度（℃） | －29～300、－29～425、－29～540 | ||||
| 適用介質 | 清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類 | ||||
| 驅動方式 | 手動、電動、氣動，液動 | ||||
| 連接形式 | 法蘭連接、對焊連接 | ||||
| 安裝方式 | 立式、臥式 |
連接尺寸：
|
公稱壓力 （mpa） |
公稱通徑 n |
尺 寸（mm） | ||||||||
| l |
系列1/系列2 |
1 | 2 | 6 | f | z-φ | ||||
| mm | in | 法蘭 | ||||||||
| 1.0 | 40 | - | 125 | 145 | 110 | 85 | - | 16 | 3 | 4-18 |
| 50 | - | 140 | 160 | 125 | 100 | - | 16 | 3 | 4-18 | |
| 65 | - | 190 | 180 | 145 | 120 | - | 18 | 3 | 4-18 | |
| 80 | - | 178 | 195 | 160 | 135 | - | 20 | 3 | 4-18 | |
| 100 | - | 200 | 215 | 180 | 155 | - | 20 | 3 | 8-18 | |
| 125 | - | 254 | 245 | 210 | 185 | - | 22 | 3 | 8-18 | |
| 150 | - | 267 | 280 | 240 | 210 | - | 24 | 3 | 8-23 | |
| 200 | - | 292 | 335 | 295 | 265 | - | 24 | 3 | 8-23 | |
| 250 | - | 330 | 390 | 350 | 320 | - | 26 | 3 | 12-23 | |
| 300 | - | 390 | 440 | 400 | 368 | - | 26 | 4 | 12-23 | |
| 350 | - | 430 | 500 | 460 | 428 | - | 28 | 4 | 16-23 | |
| 400 | - | 530 | 565 | 515 | 482 | - | 28 | 4 | 16-25 | |
| 450 | - | 580 | 615 | 565 | 532 | - | 30 | 4 | 20-25 | |
| 500 | - | 630 | 670 | 620 | 585 | - | 30 | 4 | 20-25 | |
| 600 | - | 800 | 480 | 725 | 685 | - | 34 | 5 | 20-30 | |
| 700 | - | 900 | 895 | 840 | 800 | - | 38 | 5 | 24-30 | |
| 800 | - | 1000 | 1010 | 950 | 905 | - | 42 | 5 | 24-34 |
