Q681F無滯留衛生級氣動球閥
產品概述 Q681F無滯留衛生級氣動球閥由不銹鋼高平臺衛生球閥和氣動執行器（GT/AT型）組成， 不銹鋼衛生級球閥采用SUS304、316L制作，可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽踏它就地清洗的需...
- 產品詳情

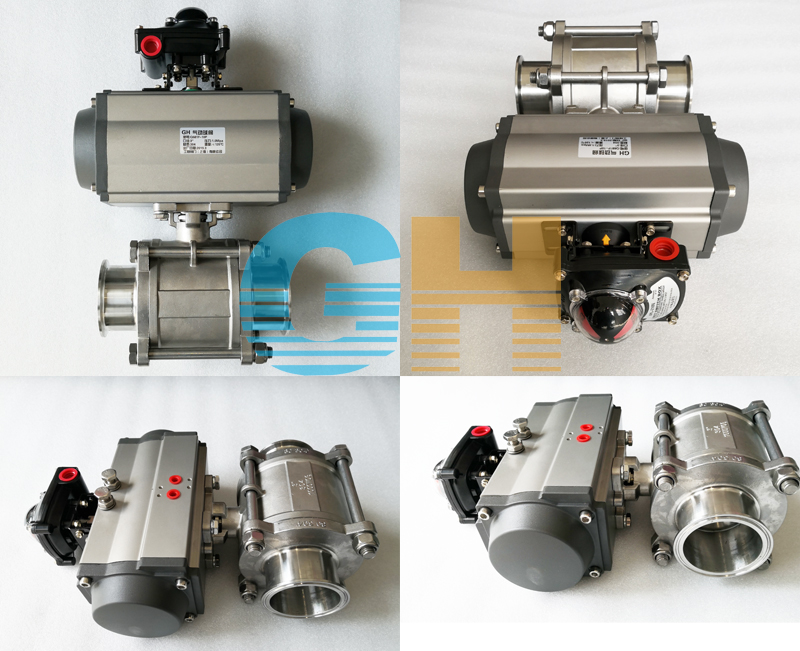

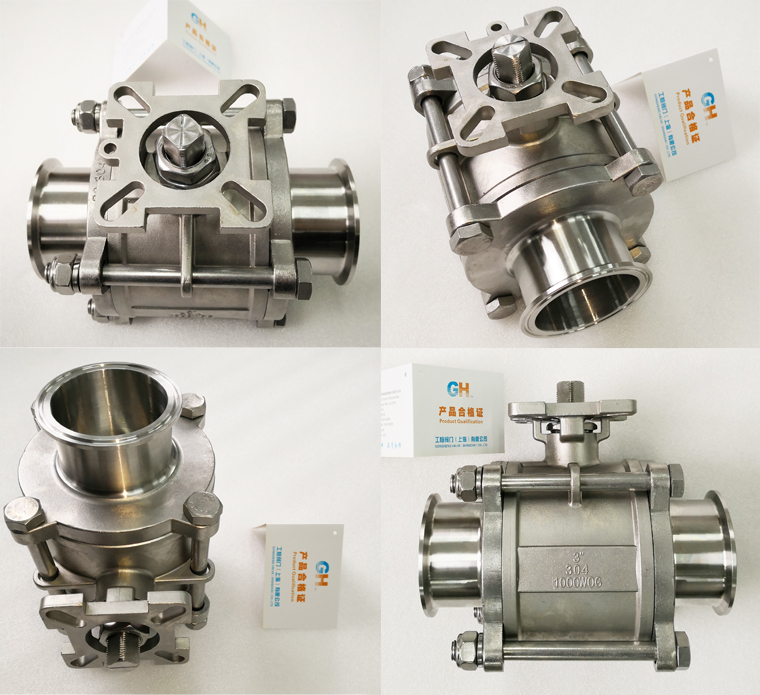

Q681F無滯留衛生級氣動球閥由不銹鋼高平臺衛生球閥和氣動執行器（GT/AT型）組成， 不銹鋼衛生級球閥采用SUS304、316L制作，可以滿足食品、生物制藥領域各種介質的特殊要求，其光滑、無縫、自動排空手工藝流體通道還非常適用于蒸汽踏它就地清洗的需要，具有流體阻力小，結構簡單、體積小、重量輕；緊密可靠等***點。廣泛適用于食品、釀酒、飲料、乳制品、精細化工制藥及生物工程等眾多行業。 Q681F無滯留衛生級氣動球閥氣動附件說明： 電磁閥，氣源三聯件，定位置器，限位開關，手動裝置等這些為可選項，客戶可根據自己工況要求進行選擇（防爆型或者普通型）。
主要參數說明： 閥門型號：直通快裝Q681F，三通快裝Q685F等。 主體材質：SUS304，SUS316等。 尺寸范圍：φ19~φ108。 壓力范圍：1000psi/800psi。 適用溫度：-60℃≤t≤150 ℃。 可選驅動方式：手動，氣動，電動。 設計標準：國標GB，美標ANSI等。
主要性能參數
| 執行器技術參數 | 閥體參數 | ||
| 類型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | 15～102mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 304/316/316L不銹鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（橡膠O型圈） | 球體材質 | 304/316/316L不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE | |
| 動作范圍 | 0～90°±5° | 溫度 | PTFE≤180℃ |
| 接口螺紋 | GTD40～GTD83/ATD50～ATD88? ??G1/8″ | 連接方式 | 快裝式、焊接式、螺紋式 |
| GTD110～GTD350/ATD100～200?? G1/4″ | 適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 衛生，密封好、使用壽命長 |
主要外形尺寸
| 通徑 | G | L1 | L | D | H | 執行器型號 |
| 15 | 34 | 130 | 100 | 12.7 | 152 | GTD-52 |
| 20 | 50.5 | 130 | 100 | 17.2 | 156 | GTD-52 |
| 25 | 50.5 | 140 | 120 | 25 | 180 | GTD-63 |
| 32 | 50.5 | 140 | 130 | 31.8 | 208 | GTD-63 |
| 38 | 50.5 | 140 | 150 | 35.6 | 218 | GTD-63 |
| 51 | 64 | 170 | 200 | 48.6 | 226 | GTD-83 |
| 63 | 77.5 | 186 | 210 | 60.3 | 240 | GTD-83 |
| 76 | 91 | 186 | 220 | 72.9 | 286 | GTD-83 |
| 89 | 106 | 225 | 260 | 88.9 | 298 | GTD-100 |
| 102 | 119 | 254 | 320 | 101.6 | 336 | GTD-110 |
聲明：本文中所有文字、數據、圖片均只適用于參考，Q681F無滯留衛生級氣動球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
